Ubicación de los fusibles — Tractor con plataforma de conducción abierta

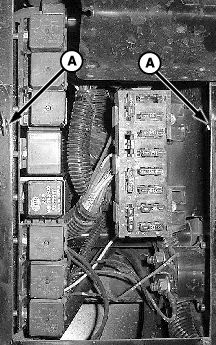

P10025-UN-01OCT01

A - Retención de la cubierta del panel de fusibles (se usan 2)

Todos los circuitos eléctricos están protegidos mediante fusibles. Cada fusible tiene marcado su amperaje. Los fusibles están además codificados con diferentes colores para facilitar su correcta sustitución.

Para acceder al panel de fusibles, retirar la cubierta soltando ambas retenciones (A).

Amperaje de fusibles	Color
10 A	rojo
15 A	Azul
20 A	amarillo
30 A	Verde

IMPORTANTE: NO sustituir fusibles originales por fusibles de mayor amperaje: la máquina podría quedar dañada. Si el fusible de amperaje original no resiste la carga eléctrica y se funde repetidas veces, solicitar al respectivo concesionario John Deere que revise el sistema eléctrico.
