Trocha—Eje de TDM
LX012555-UN-27JUN96
La trocha delantera se puede ajustar reposicionando o invirtiendo los rines de las ruedas. Además, toda la rueda se puede invertir instalándola en el lado opuesto del tractor. Cuando se usa esta opción, asegurarse que la flecha en la pared lateral de la llanta apunte en el sentido de avance.
|
TROCHA |
|||||||
|---|---|---|---|---|---|---|---|
|

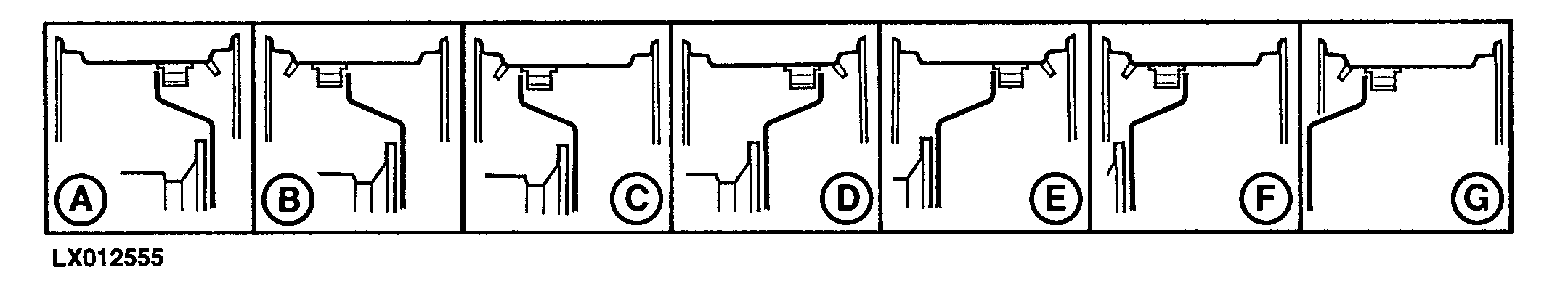

Posición de rines y discos de rueda |
|||||||
|
Tamaño de llanta |
A |
B |
C |
D |
E |
F |
G |
|
13.6-24 |
N/A |
1516 mm (59.7 in.) |
1616 mm (63.6 in.) |
1720 mm (67.7 in.) |
1820 mm (71.7 in.) |
1916 mm (75.4 in.) |
2016 mm (79.4 in.) |
|
14.9-24 |
N/A |
N/A |
1616 mm (63.6 in.) |
1720 mm (67.7 in.) |
1820 mm (71.7 in.) |
1916 mm (75.4 in.) |
2016 mm (79.4 in.) |
|
OUO1011,0000035-63-20001031 |
