Determinación del procedimiento de ajuste del varillaje del embrague de la TDF

P10531A-UN-28JUL04

P10531B-UN-28JUL04

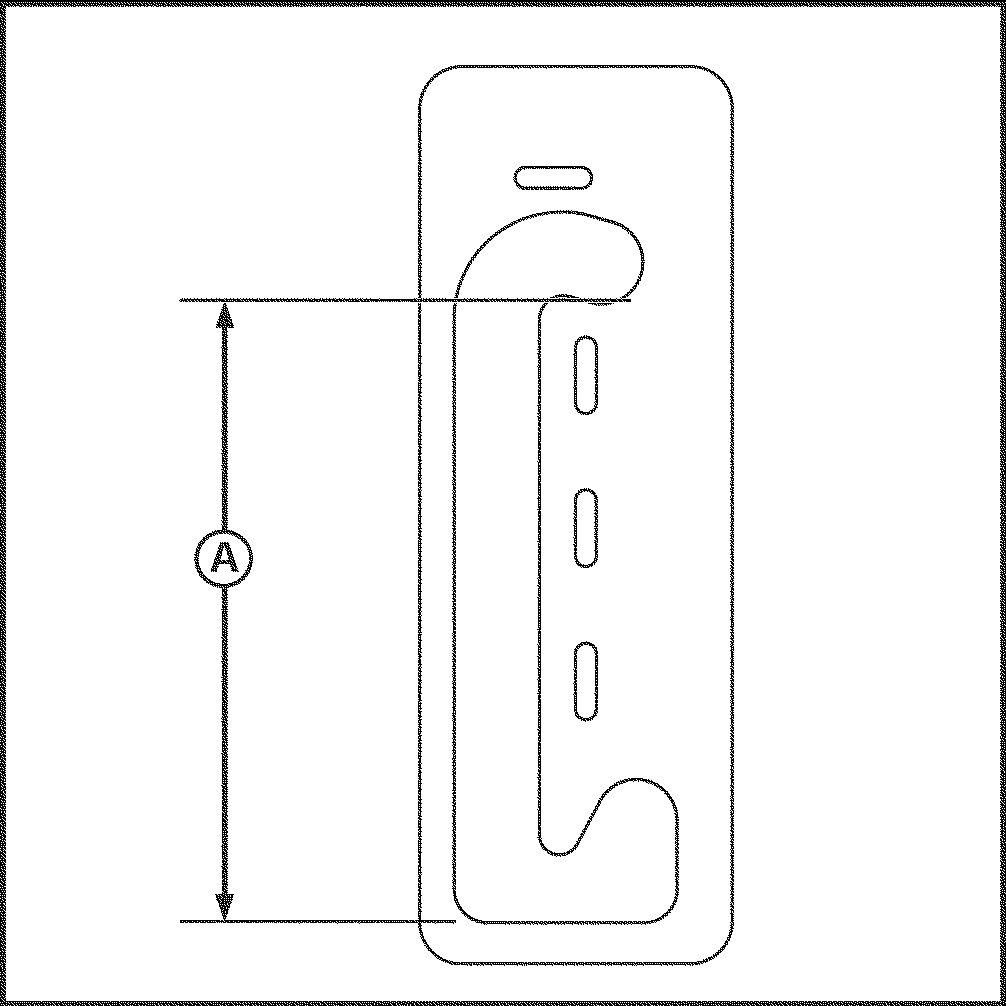

A - Distancia

IMPORTANTE: NO ajuste el varillaje del embrague de la TDF hasta que la ranura de la palanca de conexión en el puesto del operador esté medida. Si se realiza un procedimiento de ajuste incorrecto, puede ocurrir un fallo prematuro en el embrague de la TDF por desgaste.

1. Mida la distancia (A) de la ranura de la palanca de conexión.

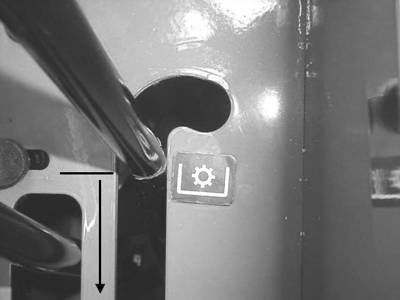

2. Mueva la palanca de la TDF hacia delante en la ranura de la consola hasta notar un ligero aumento de la resistencia (este es el punto en el que se ha eliminado el huelgo del varillaje del embrague de la TDF). Tenga cuidado de no tocar el borde de la ranura con la palanca, ya que esto podría desviar la posición. Ponga una marca en la consola para referencia futura.

3. Mida la distancia desde la marca anterior hasta el final de la ranura de conexión.

4. La diferencia entre las dos distancias medidas durante el paso uno (1) y el paso tres (3) debería ser entre 21 y 27 mm. Esto asegura la carrera libre adecuada del varillaje del embrague de la TDF de 3 mm. Si el varillaje del embrague de la TDF está mal ajustado, siga los siguientes pasos:
