Ajuste de carrera libre de los pedales de freno

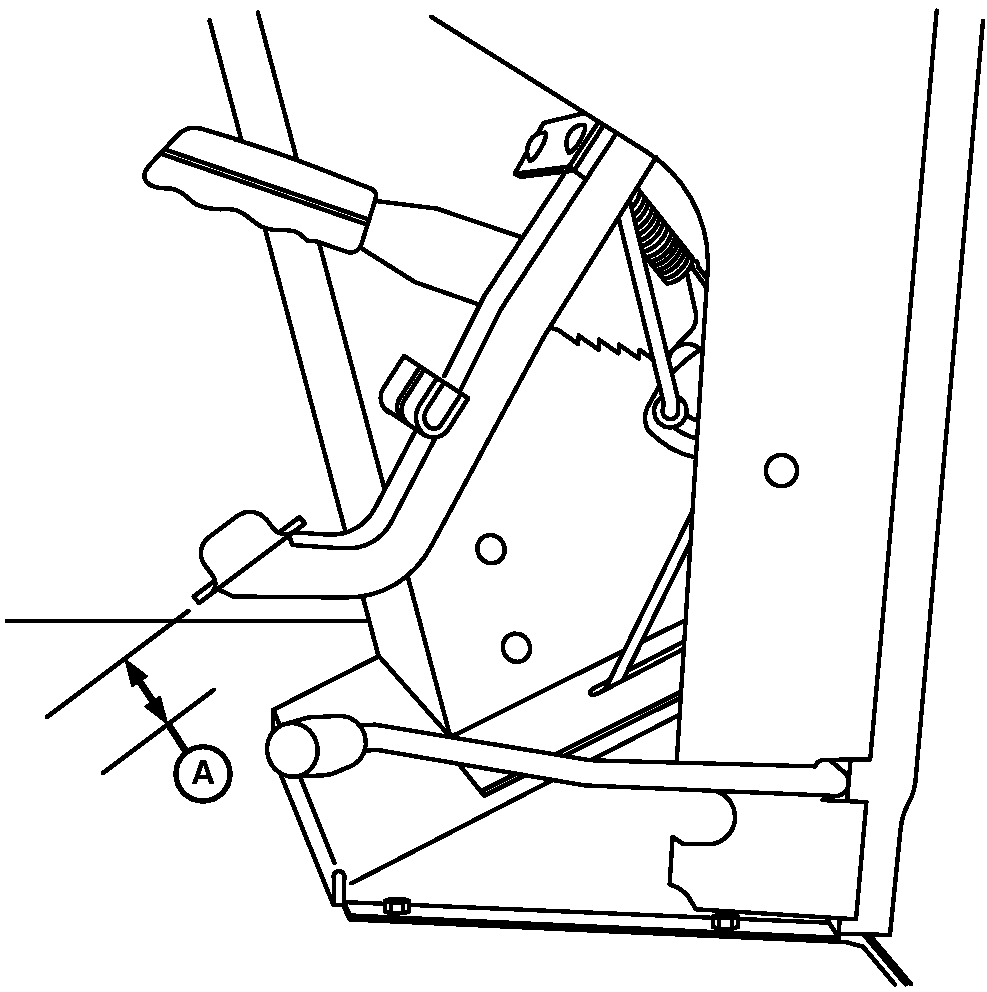

P9095-UN-28SEP00

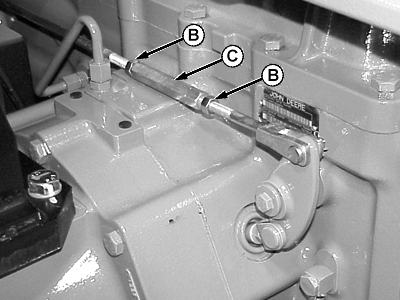

P11553-UN-26JUL02

Lado izquierdo

A - Carrera de pedales de freno

B - Contratuercas

C - Tensor

Intervalo de servicio— Según se Requiera

1. Estacionar en suelo nivelado. Bloquear las ruedas para impedir el desplazamiento de la máquina.

2. Desbloquear los pedales de freno.

3. Mientras se oprime uno de los pedales con una fuerza de aproximadamente 10 kg (22 lb), medir la distancia (A) entre el pedal oprimido y el otro libre.

4. Ajustar el varillaje del pedal oprimido hasta que la distancia esté dentro de la especificación.

   Elemento	Medición	Especificación
   Pedal de frenos	Carrera libre	70 ± 3 mm (2.75 ± 0.11 in.)

5. Cada lado del tractor tiene una varilla de ajuste con tensor y contratuercas, de modo que cada pedal de freno debe ajustarse por separado. El mecanismo de ajuste está cerca del extremo trasero de la varilla en el lado izquierdo, y cerca del extremo delantero en el lado derecho del tractor. Para ajustar el varillaje, aflojar las contratuercas (B) a cada lado del tensor (C).

6. Girar el tensor como sea necesario para aumentar o disminuir la tensión en la varilla de ajuste y así obtener la especificación de carrera libre.

7. Después que la carrera del pedal está dentro de la especificación, apretar las contratuercas a ambos lados del tensor.
