Funciones de la Palanca de Control de la Cargadora
P12968-UN-07APR04
P12969-UN-07APR04

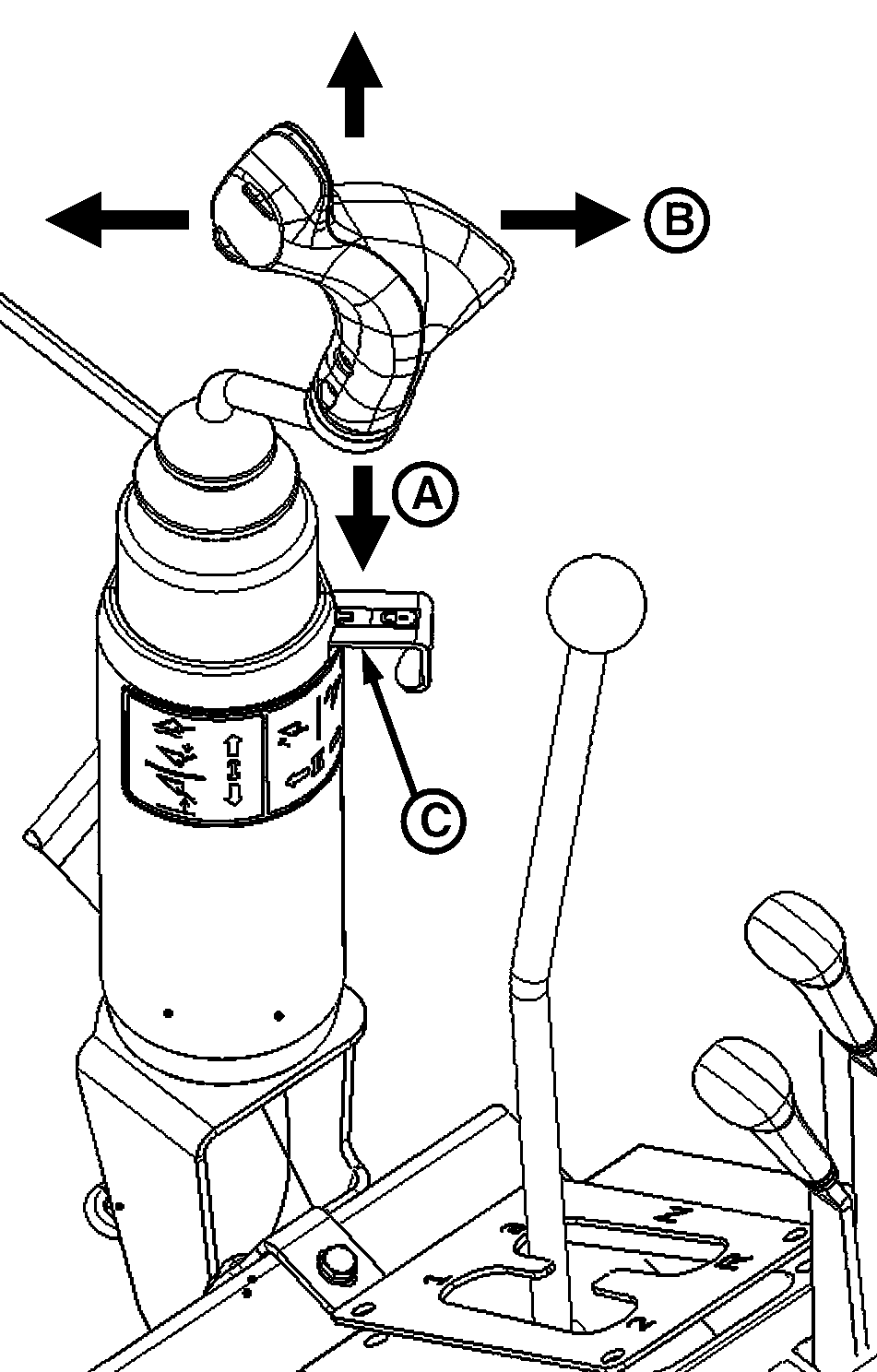

A - Posiciones hacia adelante y hacia atrás
B - Posiciones hacia adentro y hacia afuera
C - Bloqueo de transporte

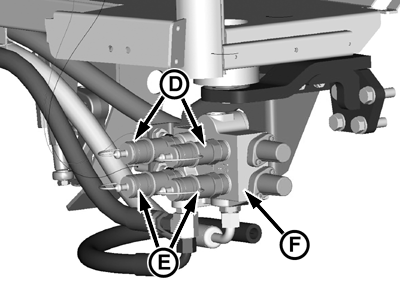

D - Acopladores de aguilón de válvula de cargadora
E - Acopladores de cucharón de válvula de cargadora
F - Válvula de cargadora (Si está equipado)
La palanca de control de la válvula de la cargadora (F) tiene cuatro direcciones de movimiento que permiten controlar simultáneamente dos funciones.
La dirección hacia adelante y atrás (A) presenta las siguientes posiciones:
-
Totalmente hacia atrás—Posición de elevación
del cucharón.
Los acopladores (D) normalmente se conectan al cilindro del aguilón de la cargadora y se usan para elevar el aguilón cuando se tira de la palanca hacia atrás.
-
Centrada por resorte—Posición de apagado y bloqueado.
La válvula de la cargadora se bloquea para mantener la posición del aguilón y del cucharón.
-
Empujada levemente hacia adelante—Posición de bajada
del cucharón.
El cilindro del aguilón desciende; la función de la válvula puede dosificarse para regular la velocidad de bajada.
-
Totalmente hacia adelante—Posición de flotación.
La válvula de la cargadora conecta ambas lumbreras del cilindro al circuito de retorno. El aguilón de la cargadora puede desplazarse libremente siguiendo el contorno del terreno. La palanca debe devolverse manualmente a su punto muerto.
La dirección hacia adentro y hacia afuera (B) tiene las posiciones siguientes:
-
Empujada hacia afuera—Posición de descarga del
cucharón.
Los acopladores (E) de la válvula de la cargadora normalmente se conectan al cilindro del cucharón y se usan para vaciar el cucharón cuando se mueve la palanca hacia la derecha.
-
Empujada totalmente hacia afuera—Posición de regeneración.
Permite una descarga más rápida del cucharón. Reduce la cavitación. El resorte de la válvula hace que la palanca vuelva a punto muerto.
-
Centrada por resorte—Posición de apagado.
El cucharón queda bloqueado en su posición.
-
Tirada hacia adentro—Posición de retracción
del cucharón.
Puede dosificarse el caudal dirigido al cilindro del cucharón para que el cucharón se retraiga lentamente hacia arriba.
Bloqueo de transporte
ATENCIÓN: Bloquear la palanca de control de la cargadora antes
de bajarse del tractor para impedir el movimiento de la cargadora.
La palanca de control de la cargadora tiene un bloqueo de transporte (C). Para bloquear la palanca, girar en sentido contrahorario, y en sentido horario para desbloquearla.
|
