Fuse Size and Function

1 =15A = Right Hand Rear, Left Hand Front Light, Right Hand Licence Plate Light, 7-Pin Power Socket , Side Sight Indicator Light and Front Lights, Right Hand Licence Plate Light, 7-Pin Power Socket , Side Light Indicator Light.

2 =15A = Left Hand Rear, Right Hand Front Light, Left Hand Licence Plate Light, 7-Pin Socket.

3 =15A = 4WD Switch (Hazard Switch), Parking Brake Switch.

4 =20A = 4WD Realy Enabeling Relay.

5 =10A = Right Hand Dipped Beam.

6 =10A = Left Hand Dipped Beam.

7 =10A = Differential Lock Switch Optional Power Supply Connection.

8 =7.5A = Lead Variator Relay, Motor Stop Solenoid, EXC Alternator.

9 = 10A = Right Hand and Left Hand Driving Beam, Turn Indicator Switch.

10 =10A = Hazard Switch, 2- Pin Socket, Driving Beam Blinker.

11 =15A = 7-Pin Socket, Light Switch.

12 =10A = 1-Pin Socket Power Supply.

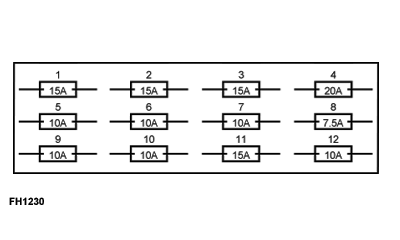

FH1230

Fuse Box

AH98466,00004AE -19-22OCT07-1/1
