Adjust Toe-In

1. Loosen jam nuts (A) on both ends of tie rod.

2. Adjust both sides equally by rotating the inner rod (B) to lengthen or shorten tie rod, as needed to obtain toe-in of less than 2.5 mm .

3. Tighten jam nuts to specification.

Specification

MFWD Tie Rod Jam Nuts -Torque 80 N·m (59 lb-ft)

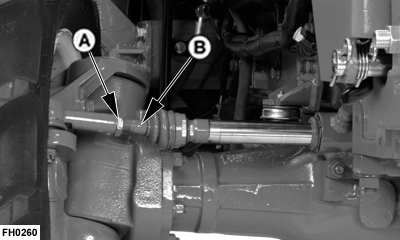

A-Tie Rod Jam Nuts
B-Inner Rod

FH0260

SS40167,00002C5 -19-20JUL07-1/1
