Adjusting Drawbar Side-to-Side

CAUTION:

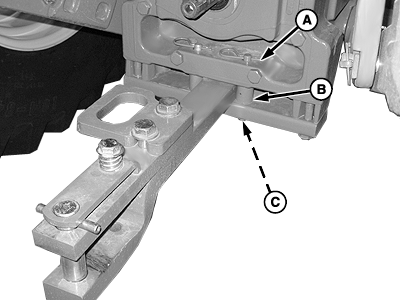

P15234
P15234-UN-06FEB08

A - Spring Clip

B - Spacer

C - Retaining Pin

To avoid personal injury, use retaining pins to hold drawbar stationary when operating PTO-driven implements.

Right Side Swing: Support bottom of pin (C) and remove spring clip (A), pin and spacer (B).

Left Side Swing: Repeat procedure on left-hand side pin assembly.

Full Swing (side-to-side): Remove both pin assemblies.

OUMX005,0002927-19-20080206
