Navigálás a CommandCenter™ programban—Kiinduló ismertető

MEGJEGYZÉS:

RXA0099737-UN-14JUL10

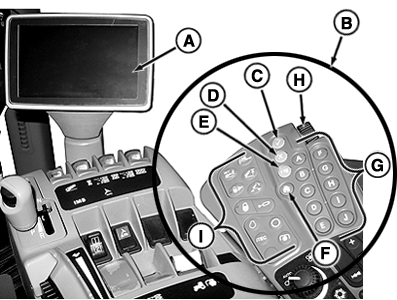

CommandARM™ a CommandARM kezelőszervekkel és a CommandCenter vezérlővel

RXA0110755-UN-16SEP10

Érintőgombok

A CommandARM -hoz van rögzített CommandCenter (A) lehetővé teszi kezelő számára, hogy figyelemmel követhesse a gép kezeléséhez kiválasztott oldalakat.

Háromféle lehetőség van a CommandCenter oldalai közötti navigációra:

1. Forgassa a CommandARM kezelőszerveinél (B) a hüvelykujj-tárcsát (H) egy kiválasztott mezőre vagy funkciógombra (I), és nyomja meg a Jóváhagyás gombot (C), ha a traktort egy bizonyos funkció teljesítésére szeretné utasítani. A parancs visszavonásához nyomja meg a visszavonás (C) gombot.
2. MEGJEGYZÉS: Az “A” - “J” (G) funkciógombok megfelelnek a CommandCenter oldalak funkció gombjainak (I).
   A funkciógombokkal gyorsan a kívánt oldalra navigálhat a rendszerben, majd a hüvelykujj-tárcsával kiválaszthatja a kívánt részt az oldalon belül.
3. Az érintőképernyős CommandCenter vezérlővel felszerelt traktorok esetében a kiválasztáshoz csak meg kell érinteni a kívánt funkcióbillentyűt, gombot vagy ikont. Az oszlopdiagramon megjelenő beállítások módosítását az értéknövelő/-csökkentő gombokkal végezheti. Az adatbeviteli mezőknél a kívánt értéket begépelheti a billentyűzetről, vagy kijelölheti az egyébként kiemelt adatbeviteli mezőt, és a forgatógombot görgetve állíthatja be az értéket.

Számos adatbeviteli mező áll a kezelő rendelkezésére, melyek segítségével navigálhat az oldalakon, és vezérelheti a traktor funkcióit

Az elsődleges CommandARM kezelőszervek navigációs eszközei az alábbiak:

A—A CommandCenter biztosítja a kezelő számára a traktor üzemeltetésekor a megfelelő funkciók figyelemmel követését és azonnali megjelenítését.

B — A CommandARM kezelőszerv olyan nyomógombokkal, funkciógombokkal és gyorsgombokkal ellátott kezelőpult, amelyekkel a gépkezelő irányíthatja a traktor különböző funkcióit.

C—Jóváhagyás gomb, a kijelölt elem kiválasztására szolgál.

D—Mégse gomb, megszakítja vagy visszavonja az előzőleg kiválasztott műveletet.

E—A “Menü” gomb visszalépteti a kezelőt a CommandCenter menübe.

F—Kezdőlap gomb, visszavezeti a kezelőt a kezdőlapra.

G — Funkcióbillentyű gomb aktiválja a funkcióbillentyűket.

H—Hüvelykujj-tárcsa, segítségével a kezelő speciális műveleteket hajthat végre, például módosíthatja az adatbeviteli mezők értékeit. A hüvelykujj-tárcsa előre forgatásával nő az adatbeviteli mező értéke. A hüvelykujj-tárcsa visszafele forgatásával csökken az adatbeviteli mező értéke.

I –– A funkciógombok segítségével a gépkezelő közvetlenül egy meghatározott oldalra vagy egy oldalon belüli kurzorhelyre léphet.

J –– M Érték növelő/csökkentő gombok Érintőképernyős traktorokon a kezelő módosíthatja a beállításokat a megfelelő gombok megérintésével. A ++ és - - gombok segítségével a kezelő nagyobb ugrásokkal növelheti vagy csökkentheti az értékeket, mint a + vagy - gombbal. A pontosabb beállítást követelő helyeken, mint a hátsó hárompont-emelő, csak a + és - gomb áll rendelkezésre.
