Oldalak szerkezeti felépítése
MEGJEGYZÉS:
RXA0107697-UN-14JUL10

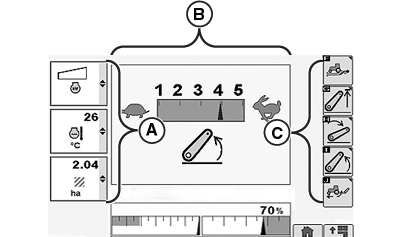

Oldal felépítési példa
A - Baloldali rész
B - Középső rész
C - Jobboldali rész
Az oldalak bal, középső és jobb oldali területre oszlanak. A bemutatott oldal csupán egy példa. Az aktuális oldal megjelenése attól függően változhat, hogy milyen opciók vannak felszerelve, és hogy milyen a traktor konfigurációja.A baloldali (A), középső (B) és jobboldali (C) rész a legtöbb oldalon aktív lesz.
- A — Bal oldali rész: A kezelő egyszerre három mezőt választhat ki és figyelhet. Minden doboz egy menet közbeni változó értéket vagy egy adott traktor állapotjelzőt jelenít meg.
- B — Középső rész: lehetővé teszi a kezelő számára a traktor alkalmazásához kapcsolódó beállításainak áttekintését és beállítását.
- C — Jobb oldali rész: az adott oldalon a kezelő rendelkezésére álló funkciógomb lehetőségeket mutatja.
A jobb oldali funkciógombok megnyomásával megnyithat egy új oldalt vagy funkciót, illetve beállításokat módosíthat.
A baloldali három egymástól független dobozban megjelenítésre kerülő információ biztosítja a kezelő számára, hogy figyelje a középső részben megadott aktív funkciók étékeit.
OURX935,000000F-35-20100921 |
