CommandCenter™ adatbeviteli mezők

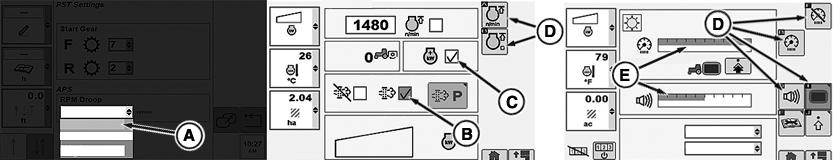

RXA0110754-UN-16SEP10
Példák CommandCenter™ legördülő listákra, jelölőnégyzetekre, beviteli mezőkre, funkciógombokra és oszlopdiagramokra

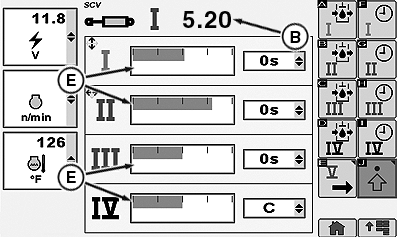

RXA0106062-UN-14JUL10
Adatbeviteli mezők és oszlopdiagramok
Számos adatbeviteli mező áll a kezelő rendelkezésére, melyek segítségével navigálhat az oldalakon, és értékeket módosíthat.(A) — Legördülő listák
A legördülő menü egy numerikus vagy szöveges értéket tartalmazó mezőből és a jobb oldalán található nyilakból áll, amelyekkel a kezelő kijelölhet egy konkrét értéket a lista előre megadott elemei közül.
Jelölje ki a legördülő menüt, a lista megjelenik, ekkor válasszon a megadott lehetőségek közül.
A legördülő menü kijelölés nélküli bezárásához nyomja meg a Mégse gombot. A lista bezárul és az eredeti mérték megmarad.
(B)—Adatbeviteli mező
A beviteli mező bekeretezett, számértéket vagy szöveget tartalmaz. Ezzel a kezelő új értékeket vagy szöveget jelölhet ki vagy írhat be.
MEGJEGYZÉS: A forgatógomb használata esetén, minél gyorsabban forgatja a gombot, annál gyorsabban változnak az értékek. A hüvelykujj-tárcsa előre forgatásával nő az érték, visszafele forgatva a tárcsát, az érték csökken.
Az érék módosításához jelölje ki az adatbeviteli mezőt, majd végezze el a módosítást.
Ha az értéktartomány nagy, megjelenik egy számbillentyűzet, amivel a számjegyek kijelölhetők.
(C)—Jelölőnégyzet
A jelölőnégyzet egy keretes négyzet. Ha egy adott funkció állapota a jelölőnégyzettel váltogatható, akkor, ha ki van jelölve, akkor aktív, ha nincs benne jel, inaktív állapotban van.
(D) — Funkció billentyűk
Nyomja meg a funkciógombokat a megadott funkciók aktiválásához, illetve az oldalak közötti navigáláshoz.
(E)—Sávos diagram
Az érték módosításához jelölje ki az oszlopdiagramot, és végezze el a módosítást.
A CommandCenter a Deere & Company márkaneve. | OURX935,0000012-35-20100921 |
