Előzze meg a tolatási baleseteket

RXA0109491-UN-05AUG10

Előzze meg a tolatási baleseteket

VIGYÁZAT: Mielőtt a gépet megmozdítaná, győződjön meg róla, hogy senki sem tartózkodik a gép útjában. A dudával adjon hangjelzést. A legjobb kilátás érdekében forduljon meg és nézze közvetlenül az utat. Használja a tükröket a gép környezetének ellenőrzésére. Tartsa a tükröket és ablakokat jó állapotban, tisztán, jól beállítva. Kérje egy jelző személy segítségét tolatáskor ha a kilátás akadályozott vagy az útvonal közvetlen közelsége miatt nem látható.

Ne bízza a kamerára annak meghatározását, hogy van-e valaki vagy valami a gép háta mögött. Ezen rendszerek használatát sok tényező befolyásolhatja, beleértve a gyakorlatot, a környezeti körülményeket és a kamera hatósugarát.

VIGYÁZAT: Ne bízzon a kamerában az összeütközés elkerüléséhez vagy a bámészkodók érzékeléséhez. Az esetleges személyi sérülés vagy halálos baleset elkerülésére mindig legyen éber és figyeljen a környezetre a gép kezelésekor. Figyelmesen olvassa el ebben a fejezetben A TOLATÁSI BALESETEK ELKERÜLÉSE című bekezdést és jegyezze meg.

RXA0110047-UN-26AUG10

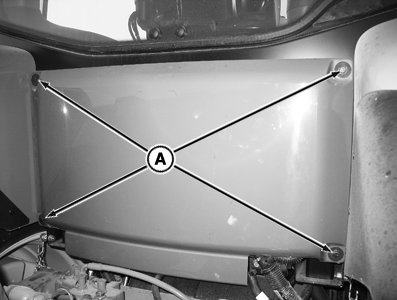

Távolítsa el a hátsó panelt

RXA0109347-UN-16AUG10

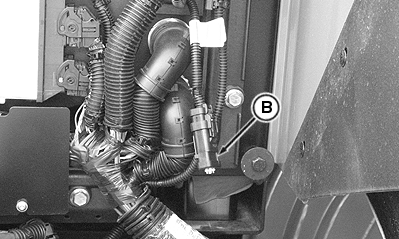

Videó csatlakozó helye

A - Csavarok

B - Videó csatlakozó

FONTOS: Kerülje a berendezés károsodását. Pontosan tisztában kell lennie azzal, hogy mikor “tükörkép” a kamera, és mikor a videó alkalmazás.

• Szerelje a kamerát egy szilárd és biztonságos helyre.
• Mérje fel a kamera látómezejét.
• Tartsa megfelelően karban a kamerát.
• Tartsa a kamera objektívjét tisztán.

A traktorokon négyérintkezős videó csatlakozóaljzat található a videokamera bekötéséhez. Távolítsa el a csavarokat (A) majd a hátsó fülkepanelt, hogy a kamerát csatlakoztathassa a videó csatlakozóra (B).

RXA0107925-UN-28MAY10

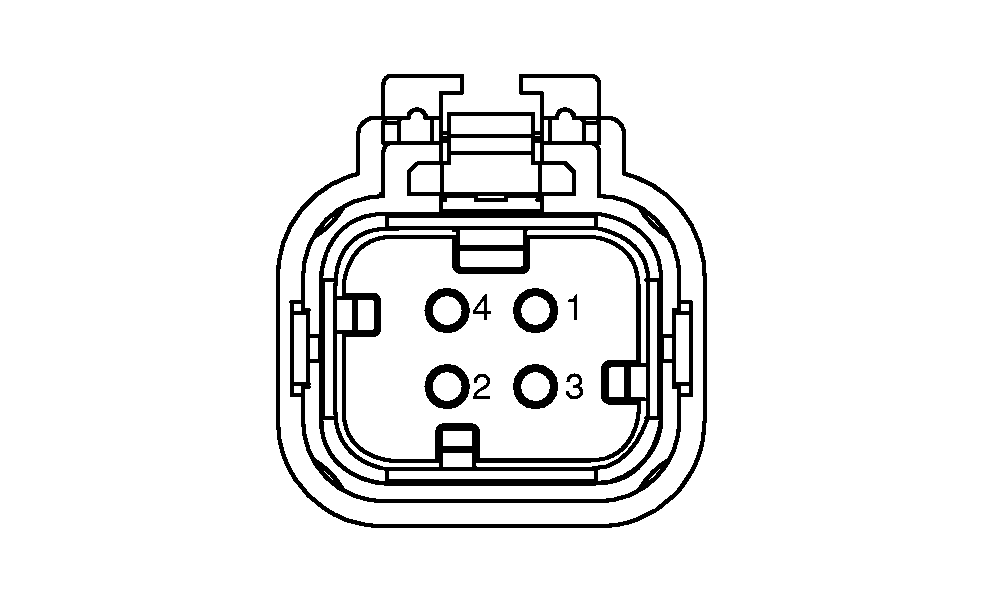

Videó csatlakozó érintkező meghatározása

Érintkező szám	Funkció
1	Bekapcsolás
2	Test
3	Jel
4	Jel — testáramkör

1. MEGJEGYZÉS: A kamera elhelyezését a korlátozza a vezeték hossza, és a kamrára vonatkozó biztonsági megfontolások.


   RXA0110766-UN-09SEP10

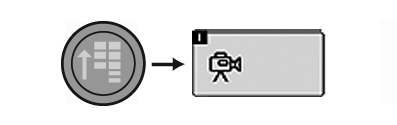

   CommandCenter menü, videó ikon


   RXA0107758-UN-02AUG10

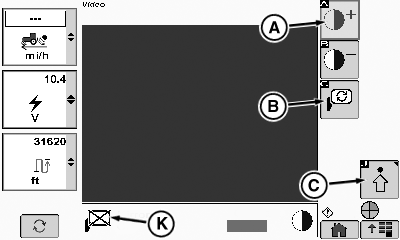

   Videó oldal


   RXA0107759-UN-02AUG10

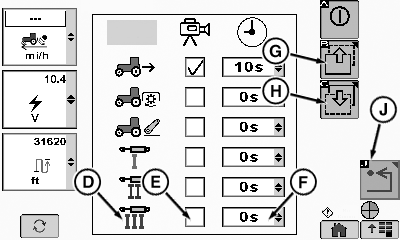

   Videó beállítások oldal


   RXA0107760-UN-04JUN10

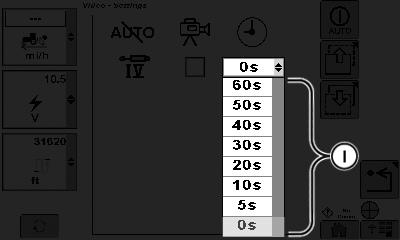

   Idő hosszabbítás legördülő mező opció

   A - Élesség növelés funkció billentyű

   B - Tükör funkció billentyű

   C - Speciális beállítások funkció billentyű

   D - Kapcsolójel opciók

   E - Kapcsolójel opciók jelölőnégyzete

   F - Idő hosszabbítás legördülő mező

   G - Felfele lapozás funkció billentyű

   H - Lefele lapozás funkció billentyű

   I - Idő hosszabbítás opciók

   J - Vissza funkció billentyű

   K - Tükör visszajelző

   FONTOS: Előzze meg a kamera sérülését azzal, hogy biztonságosan rögzíti a berendezésre, és olyan helyre, ahol nem szorulhat be, törhet, ütődhet vagy nem verhető le.

   Csatlakoztassa a kamerát a négyérintkezős aljzatba, vezesse el a vezetékét, és rögzítse a kívánt helyre.

---




2. Szerelje fel a hátlemezt a traktorra.

3. A CommandCenter™ vezérlőn jelölje ki a videó ikont.

4. Állítsa be a videó élességét a plusz/mínusz gombokkal (A).

   MEGJEGYZÉS: A tükör funkció billentyű megnyomásával a kezelő választhat a tükörkép vagy a normál kamerakép nézet között.

5. A tükör funkció billentyűvel (B) válthat a tükörkép és a normál nézet között. A tükörkép bekapcsol, és megjelenik a tükör visszajelzőn (K) vagy kikapcsol, és a tükör visszajelzőn egy X látható, ahogy az ábra is mutatja.

6. Nyomja meg a Speciális beállítások funkció billentyűt (C).

   MEGJEGYZÉS: A kapcsolójel egy olyan lépés, ami aktiválja a kamerán a videó megjelenítést. A kezelő 5 és 60 másodperc közötti időtartammal meghosszabbíthatja azt az időt, amíg a videó oldal látható. Például, ha a hárompont-emelő jelenti kapcsolójelet és az idő meghosszabbítás 0-ra van állítva, a videó oldal pontosan abban a pillanatban aktiválódik, amikor a hárompont-emelő, és a videó aktiválása azonnal megszűnik, amint a hárompont-emelő mozgása leáll. Ha az idő hosszabbítás megadott értéke 60 másodperc, a videó oldal abban a pillanatban aktiválódik, amikor a hárompont-emelő, és a hárompont-emelő leállását követően még 60 másodpercig aktív marad.

   Oldalanként legfeljebb hat kapcsolójel opció jeleníthető meg. Ha hatnál több opció áll rendelkezésre, használja a felfele lapozás (G) vagy lefele lapozás (H) funkció billentyűket a kiegészítő opciók megtekintéséhez.

7. Válassza ki a kívánt kapcsolójelet az oldal bal oldalán megjelenő opciók (D) közül, majd jelölje ki az adott kapcsolójelhez tartozó jelölő négyzetet (E).

8. A kívánt hosszabbítási idő (I) kiválasztását az oldal jobb oldalán található legördülő listában (F) állítsa be.

9. Nyomja meg a Vissza funkció billentyűt (J) az előző oldalra való visszatéréshez.
