Másodlagos kezelőszervek

RXA0098156-UN-07NOV08

CommandARM™ menü gomb

RXA0103919-UN-02AUG10

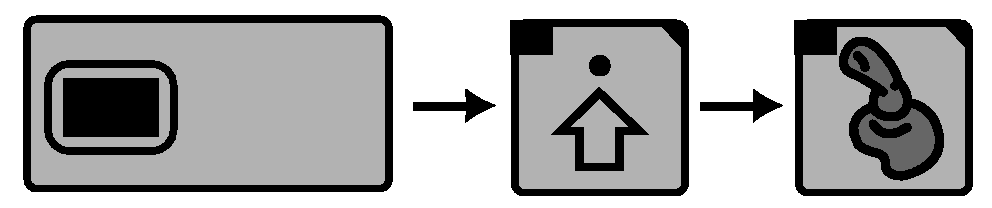

Kijelző → Speciális beállítások → Másodlagos kezelőszerv

RXA0111786-UN-28OCT10

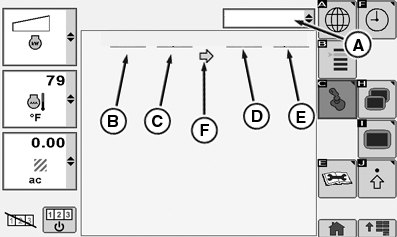

Másodlagos kezelőszervek kijelző oldala

A - Megjelenítés legördülő lista

B - Beviteli eszköz

C - Bemenet

D - Funkció

E - Munkaeszköz

F - Állapot jelző

MEGJEGYZÉS: Más vezérlőeszköz telepítése esetén a másodlagos kezelőszerv leképezését újra el kell végezni, hogy felismerje a munkagép funkciókhoz tartozó új vezérlő bemeneteket. Másodlagos kezelőszervek érzékelésekor vagy módosításakor a kezelő felelős a következők biztosításáért:

• Ismerik-e a felhasználók az egyes kezelőszervhez rendelt funkciókat?
• Megfelelő-e a kezelőszervek címkézése?
• Biztosítják-e a kezelőszervek a munkagép biztonságos működését.
• Térjen vissza a másodlagos kezelőszervek beállításához és végezze el újra a kezelőszervek leképezését.

VIGYÁZAT: A másodlagos kezelőszervek által érzékelt, nem üzemszerű működés véletlen munkagépmozgást okozhat.

A nézelődők súlyos vagy halálos sérülésének elkerülésére ellenőrizze, hogy:

• Ismerik-e a felhasználók az egyes kezelőszervhez rendelt funkciókat?
• Megfelelő-e a kezelőszervek címkézése?
• Biztosítják-e a kezelőszervek a munkagép biztonságos működését.

Ha az “Elvet” elemet jelöli ki, valamennyi másodlagos kezelőszervet letiltja.

Az ISO szabványú másodlagos kezelőszervek felhasználhatók ISO szabványú munkagép funkciók vezérléséhez. A másodlagos kezelőszervek kijelző oldalán a munkagép funkciók a rendelkezésre álló kezelőszervekhez rendelhetők. A kijelző nem működteti a munkagép funkciókat, hanem a funkciók leképezését végző interfészként szolgál a kezelőszervekre történő bevitelhez.

A duplakapcsolós, ISO kompatibilis másodlagos kezelőszervvel irányítható az ISO munkagép vezérlővel felszerelt vontatott permetező. A permetezőnek két vezérelt funkciója van: A ki-, és beszivattyúzás, valamint a kitolás és behúzás. A másodlagos kezelőszerv opcióval mindkét funkció hozzárendelhető a másodlagos kezelőszerv vezérlőeszközének egy-egy kapcsolójához.

Másodlagos kezelőszervek beállítása:

1. Nyomja meg a Menü gombot.

2. Válassza a Kijelző lehetőséget.

3. Nyomja meg a Speciális beállítások funkció billentyűt.

4. Nyomja meg a Másodlagos kezelőszervek funkció billentyűt.

   MEGJEGYZÉS: A Másodlagos kezelőszervek oldalon a felhasználó párosíthatja a bemeneteket (C) a különböző munkagép funkciókkal (D). Ezt nevezzük egy bevitel “Hozzárendelésének” egy funkcióhoz. A “hozzárendelés” befejezése után a funkció végrehajtható a társított bevitel aktiválásával.

   A rendelkezésre álló funkciók és bemenetek a jelenleg csatlakoztatott ISO szabványú munkagépektől/kezelőszervektől (E) függenek.

5. Válassza ki a Megjelenítés legördülő listát (A).

   MEGJEGYZÉS: Egy beviteli eszköz (B) többféle bevitelt tesz lehetővé. Ezek a bevitelek lehetnek gombok, kapcsolók vagy tárcsák.

6. Válassza ki a beviteli eszközt.

7. A funkció és a munkagép megjelenik a kijelzőn a másodlagos kezelőszerv ikonjával együtt, ha a vezérlőeszköz engedélyezett állapotban van.

Egy beviteli eszköz bemeneti vezérlésének a hozzárendeléséhez egy munkagép funkciójához:

1. Válasszon ki egy munkagép funkciót.

2. Az aktuálisan kijelölt munkagép funkciót tartalmazó sort egy négyszögletes színes kurzor fogja jelezni.

3. A jelenleg kijelölt sorban jelölje ki a “Beviteli eszköz” oszlop alatti kezelőszerv listát.

4. Válasszon egy “Beviteli eszközt” az itt felsorolt elemek egyikének kijelölésével.

5. Egy másik lista kezelőszerv található a Bevitel oszlopban.

6. Jelölje ki ebből a listából azt a bizonyos bevitelt, amit a jelenleg kijelölt munkagép “funkcióhoz” szeretne hozzárendelni.

   A használatban lévő funkciók inaktívak és nem jelölhető ki.

   FONTOS: A beviteli eszköz kiválasztó lista csak azokat a bemeneteket mutatja, amelyik összeférhetők a munkagép funkciókkal.

7. A megjelenő állapot jelző (F) jelzi, hogy a beviteli eszköz bemenet (B) vezérlőjének hozzárendelése a munkagép “funkcióhoz” sikeres volt-e vagy sem.

   • A zöld állapot jelző a hozzárendelés sikeres befejezését jelzi.
   • A piros állapot jelző a sikertelen hozzárendelést jelzi. Ilyen esetben ellenőrizze a hozzárendeléseket és módosítsa szükség szerint.
