IVT™/AutoPowr™ sebességváltó leeresztése és a sebességváltó szűrő tisztítása

1. Távolítsa el a négy csavart (A) és a fedelet (B).

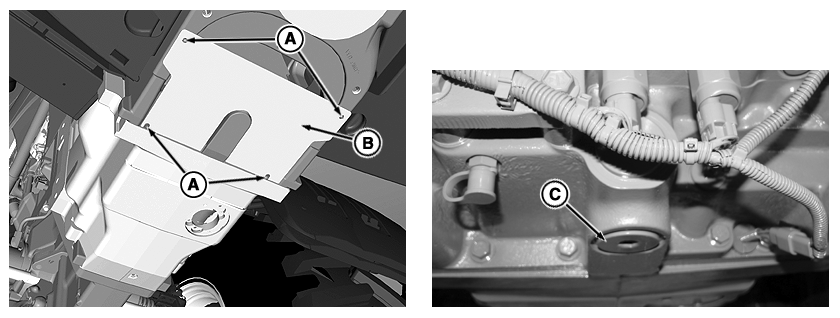

   RXA0110093-UN-26AUG10

   Távolítsa el az IVT™/AutoPowr™ sebességváltó fedelét, a leeresztő dugót, és ürítse le a sebességváltót

   A - Csavarok

   B - Burkolat

   C - Leeresztő csavar

---




2. Helyezzen leeresztő teknőt a sebességváltó leeresztő dugója alá.

3. Vegye ki a leeresztő dugót (C).

4. Őrizze meg a leeresztő dugót, hogy később vissza tudja tenni.

5. Lámpával vizsgálja meg a szűrőt a leeresztő nyíláson keresztül.

6. Ha a szűrőháló tisztának tűnik, helyezze vissza a dugót, és kezelje a fáradt olajat a helyi rendeleteknek és előírásoknak megfelelően.

   Ha a szűrő szennyezettnek látszik, távolítsa el az alábbiakban ismertetett módon.

   FONTOS: Kizárólag akkor vegye ki a szűrőt, ha szennyezett. A hidrosztatika vezérlőszelep és/vagy a sebességváltó szűrő kiszerelésével kapcsolatos kérdésekkel forduljon a John Deere™ forgalmazóhoz.

   Ha hidraulikus részegységekkel dolgozik, a tisztaság elengedhetetlen, BÁRMILYEN IDEGEN ANYAG (POR) tönkre teheti a berendezést! Tisztítsa meg gőzborotvával gondosan a hidrosztatika vezérlő szelep környékét, mielőtt kiszereli, és visszaszerelés előtt győződjön meg arról, hogy a szelep tiszta-e.

   FONTOS: Ügyeljen arra, hogy a vezetékköteget kikösse, és félrehúzza a csöpögő olaj útjából, mielőtt a szűrő dugóját kiszedné. Az elektromos csatlakozókba csöpögő olaj tönkre teszi a gépet.

7. Kösse le a csatlakozókat (A) a vezérlőszelepekről, majd hajtsa félre az útból a vezetékköteget (B).

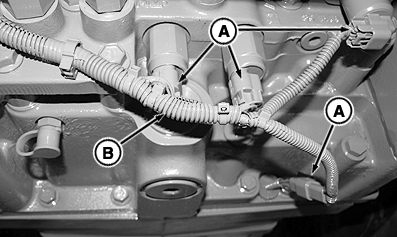

   RXA0083068-UN-03AUG05

   Távolítsa el a csatlakozókat

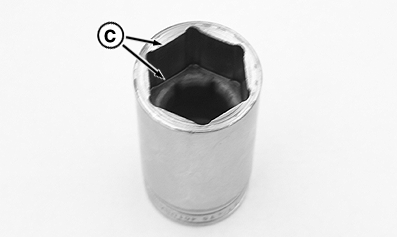

   RXA0083064-UN-03AUG05

   1 1/4 in., hosszú kivitelű dugókulcs

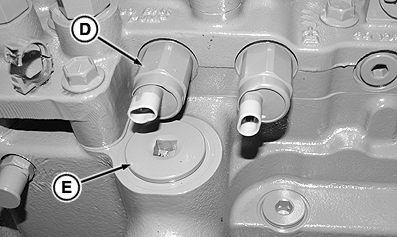

   RXA0083072-UN-03AUG05

   Távolítsa el a dugót

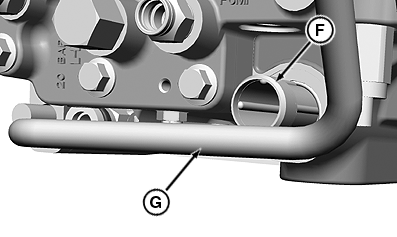

   RXA0086863-UN-21FEB06

   A - Csatlakozók

   B - Vezetékköteg

   C - Hosszú kivitelű dugókulcs

   D - Hidrosztatika vezérlőszelep

   E - Szűrő dugója

   F - Képernyő

   G - Független kerékfelfüggesztés csöve

   FONTOS: A vezérlőszelep károsodásának elkerülése érdekében a hidrosztatika vezérlőszelep kiszereléséhez 1 és 1/4 in., mély kialakítású dugókulcs (C) szükséges.

---




8. Szerelje le a hidrosztatika vezérlőszelepet (D).

   MEGJEGYZÉS: Független kerékfelfüggesztéses traktorok esetében körültekintően, a kerékfelfüggesztés tömlőit (G) elkerülve szerelje ki a szűrőt.

9. Vegye ki a szűrő dugóját (E) a hajtómű elején, majd vegye ki a szűrőt (F).

10. Vegye ki a szitaszűrőt, és gondosan mossa át oldószerben. Szárítsa meg sűrített levegővel, mielőtt visszaszerelné a szűrőt.

11. Szerelje vissza a szűrőt, a mellső szűrő dugót és az alsó leeresztő dugót a hajtóműbe.

12. Szerelje vissza a vezérlőszelepet és kösse vissza a vezetékköteg csatlakozóit.

13. Csavarja vissza a leeresztő dugót.

14. A használt olajat a helyi rendeleteknek és előírásoknak megfelelően kezelje.

15. Független kerékfelfüggesztéses traktorok esetében a “Független kerékfelfüggesztést leürítése (ha van)” címszónál leírtak szerint járjon el.

    Független kerékfelfüggesztés nélküli traktorok esetében, a fejezet “A hidraulikaolaj szívószűrő tisztítása” címszavánál leírtak szerint járjon el.
