A hűtőrendszer leeresztése, átöblítése és feltöltése

FONTOS:

TS281-UN-23AUG88

Biztonság—A folyadékok nyomás alatti kilövellése

RXA0110623-UN-02SEP10

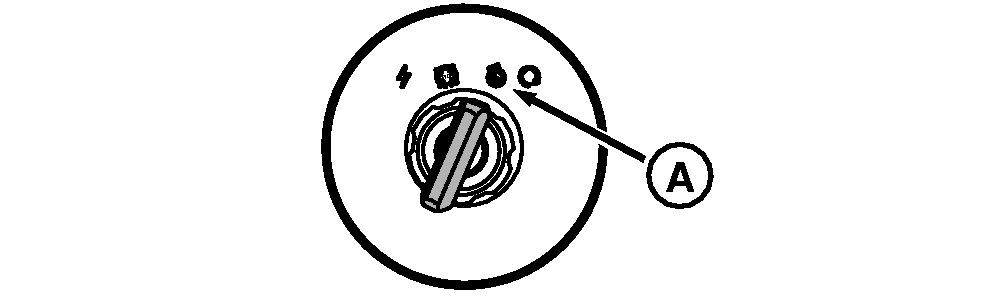

Fordítsa a kulcsot az indító állásba.

RXA0110622-UN-02SEP10

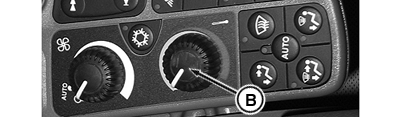

Fordítsa a hőmérséklet állító gombot a legmagasabb állásba — ClimaTrak™

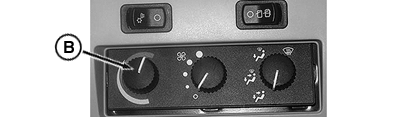

RXA0110621-UN-02SEP10

Fordítsa a hőmérséklet állító gombot a legmagasabb állásba— Normál HVAC

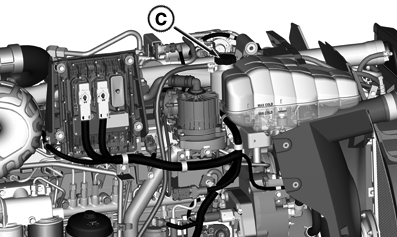

RXA0110641-UN-02SEP10

Távolítsa el a légtelenítő sapkát

A - Gyújtás

B - Hőmérséklet-szabályozó gomb

C - Légtelenítő sapka

Az ELSŐ csereperiódus 6 év, vagy 6000 üzemóra, amennyiben a hűtőrendszer csak John Deere Cool-GARD II hűtőfolyadékkal volt feltöltve és a hűtőfolyadék a javasolt csereperiódusoknál ellenőrizve volt. Az első karbantartás után a RENDSZERES csereperiódus (2 év vagy 2000 üzemóra) 6 év vagy 6000 üzemórára növelhető a felhasznált hűtőfolyadék függvényében és amennyiben a hűtőfolyadékot rendszeresen ellenőrizték. A jelen kézikönyv Üzemanyagok és hűtőfolyadékok fejezetének “Dízelmotor hűtőfolyadék csereperiódusok” szakasza szerint járjon el.

MEGJEGYZÉS: A hűtőrendszer javítása esetén, mindenképpen naponta ellenőrizze a hűtőfolyadék szintjét a következő három üzemeltetési napon. A hűtőfolyadék szintje akkor ellenőrizhető a leghatékonyabban, amikor a traktor hideg. Ha hűtőfolyadék szintje alacsony, töltse fel a légtelenítő tartályt a rajta lévő jelig.

VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.

Állítsa le a motort. Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.

1. Parkolja le a traktort, vegye le a gyújtást, és várja meg, amíg a hűtő lehűl.

   MEGJEGYZÉS: A leeresztés, átöblítés és feltöltés alatt végig hagyja a hőmérséklet állító gombot a legmagasabb állásban, hogy a folyadékok mindenképpen kifolyjanak a fűtő/légkondicionáló egységből. Ha a hőmérséklet állító gomb nincs a legmagasabb állásban, vagy a gyújtás rá van adva, a rendszer nem ürül le teljesen.

   A tisztító folyadékokkal kapcsolatos tanácsokért forduljon a John Deere™ szervizhez.

2. Fordítsa a gyújtáskapcsolót Run (A) állásba, majd forgassa a hőmérséklet állító gombot (B) a legmagasabb helyzetbe.

3. Nyissa fel a motorháztetőt!

4. Vegye le a légtelenítő tartály sapkáját (C).

5. Távolítsa el a három csavart (A), majd vegye le a terelőt (C) a hűtőleeresztő szelep alól.

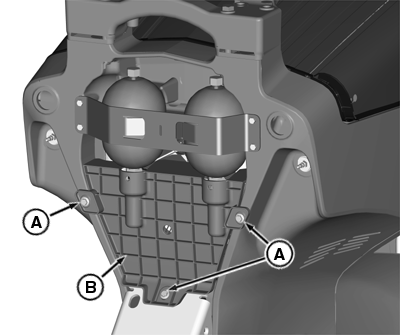

   RXA0107539-UN-28MAY10

   Távolítsa el a csavarokat és a terelőt

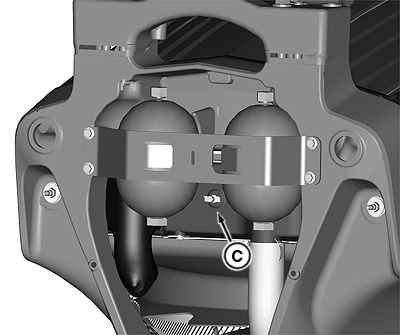

   RXA0107540-UN-28MAY10

   Nyissa ki a hűtőszelepet, és eressze le

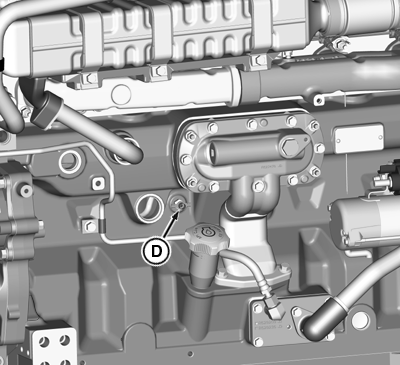

   RXA0107525-UN-28MAY10

   Nyissa ki a motorszelepet, és eressze le

   A - Csavarok

   B - Terelő

   C - Hűtőleeresztő szelep

   D - Motor leeresztő csap

---




6. Helyezzen leeresztő teknőt a hűtő leeresztő szelepe alá.

7. Nyissa ki a hűtő leeresztő szelepét (C), és eressze le a hűtőfolyadékot a leeresztő teknőbe.

8. Helyezzen leeresztő teknőt a motor leeresztő szelepe alá.

9. Nyissa ki a motor leeresztő szelepet (D), és eressze le a hűtőfolyadékot a leeresztő teknőbe.

10. Hagyja kiürülni a hűtőt és a motort.

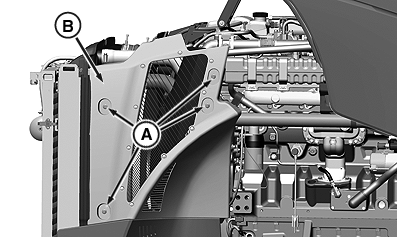

    RXA0110606-UN-02SEP10

    Szerelje le az oldalburkolatokat


    RXA0110624-UN-02SEP10

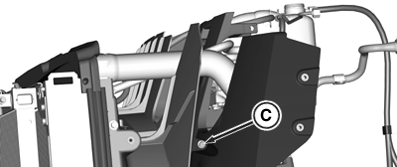

    Távolítsa el a csavarokat

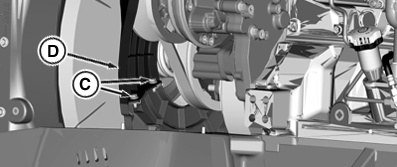

    RXA0110625-UN-02SEP10

    Szerelje le a terelőlemezt

    A - Csavarok

    B - Fejescsavar

    C - Csavarok

    D - Terelőlemez

---




11. Távolítsa el a csavarokat (A) és a motor bal első oldalburkolatait (B).

12. Távolítsa el az (A) csavart és a (B) csavarokat.

13. Szerelje le a terelőlemezt (D).

14. Lazítsa meg a tömlőbilincset (A), majd húzza el a tömlőt (B) a termosztát fedéltől.


    TS281-UN-23AUG88

    Biztonság—A folyadékok nyomás alatti kilövellése


    RXA0110602-UN-02SEP10

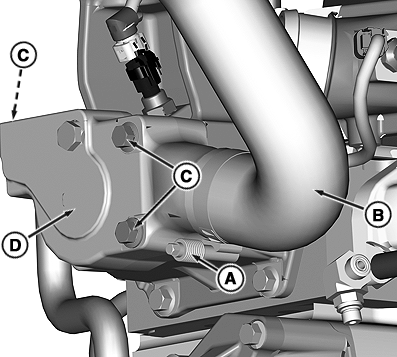

    Meglazított tömlőbilincset és a termosztát fedéltől elhúzott tömlő

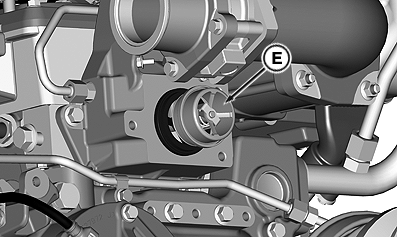

    RXA0107497-UN-02SEP10

    Termosztát kiszerelése

    A - Tömlőbilincs

    B - Tömlő

    C - Csavarok

    D - Termosztát fedél

    E - Termosztát

---




15. Távolítsa el a három csavart (C) és a termosztát fedelet (D).

16. Szerelje ki a régi termosztátot (E), és tisztítsa meg a tömítési területet.

    MEGJEGYZÉS: A leeresztés, feltöltés és öblítés alatt a hűtőrendszerben ne legyen beszerelve termosztát.

17. Szereljen be új tömítést és a fedelet. Húzza meg a csavarokat az előírt nyomatékkal.

    Részegység	Méret	Specifikáció
    Termosztát fedél csavarjai	Meghúzási nyomaték	48 Nm (35 lb-ft)

18. Szerelje vissza az előzőleg eltávolított hűtő tömlőt és bilincset, terelőlemezt és oldalburkolatot.

19. Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.

20. A használt hűtőfolyadékot a helyi rendeleteknek és előírásoknak megfelelően kezelje.

    FONTOS: Soha ne öntsön hideg vizet vagy hűtőfolyadékot a forró motorba.

    MEGJEGYZÉS: A tisztító folyadékokkal kapcsolatos tanácsokért forduljon a John Deere™ szervizhez.

21. Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől hűtőrendszer tisztító folyadékkal.

22. Helyezze vissza a légtelenítő tartály sapkáját, és zárja le a motorháztetőt.

    FONTOS: Ügyeljen arra, hogy a motor beindítása előtt az oldalburkolat fel legyen szerelve és a motorháztető le legyen csukva.

23. Indítsa be a motort, és járassa legalább 1500 ford/perc, 15 percig.

24. Állítsa le a motort, és hagyja lehűlni a hűtőfolyadékot.

25. Ügyeljen rá, hogy a hőmérséklet állító gomb a legmagasabb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.

    VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.

    Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.

26. Nyissa fel a motorháztetőt, vegye le a légtelenítő tartály sapkáját, helyezze a gyűjtőedényt a helyére és nyissa ki a hűtő és a motor leeresztő csapjait.

27. Hagyja teljesen kiürülni a hűtőrendszert.

28. Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.

    FONTOS: Soha ne öntsön hideg vizet vagy hűtőfolyadékot a forró motorba.


    TS281-UN-23AUG88

---




29. A használt tisztító folyadékot a helyi rendeleteknek és előírásoknak megfelelően kezelje.

30. Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől tiszta vízzel.

31. Helyezze vissza a légtelenítő tartály sapkáját, és zárja le a motorháztetőt.

32. Indítsa be a motort, és járassa legalább 1500 ford/perc, 15 percig.

33. Állítsa le a motort és hagyja lehűlni a vizet.

34. Ügyeljen rá, hogy a hőmérséklet állító gomb a legmagasabb állásban legyen, majd fordítsa az indítókulcsot Run helyzetbe.

    VIGYÁZAT: A nyomás alatti hűtőrendszerből kifröccsenő hűtőfolyadék súlyos sérüléseket okozhat.

    Csak akkor távolítsa el a hűtősapkát, ha annyira lehűlt, hogy csupasz kézzel is meg tudja fogni. Lassan csavarja a sapkát az első ütközésig, hogy a nyomás megszűnjön.

35. Nyissa fel a motorháztetőt, vegye le a légtelenítő tartály sapkáját, helyezze a gyűjtőedényt a helyére és nyissa ki a hűtő és a motor leeresztő csapjait.

36. Hagyja a hűtőt teljesen kiürülni, majd távolítsa el a bal oldalburkolatot és a terelőlemezt.

37. Lazítsa meg a tömlőbilincset, és tolja hátra a tömlőt, távolítsa el a három csavart, a termosztát fedelet és a tömítést.

38. Vizsgálja meg a tömítési terület tisztaságát.

39. Vigyen fel vékony réteg RTV szilikon tömítőanyagot egy új tömítésre.

40. Helyezzen be új termosztátot, új tömítést, és tegye vissza fedelet. Húzza meg a csavarokat az előírt nyomatékkal.

    Részegység	Méret	Specifikáció
    Termosztát fedél csavarjai	Meghúzási nyomaték	48 Nm (35 lb-ft)

41. Szerelje vissza az előzőleg eltávolított tömlőt, bilincseket, terelőlemezt és oldalburkolatot.

42. Zárja el a motor leeresztő csapot és a hűtőleeresztő szelepet.

43. A leeresztett vizet a helyi rendeleteknek és előírásoknak megfelelően kezelje.

44. Töltse fel a magas nyomású hűtőrendszert a légtelenítő tartály felől új hűtőfolyadékkal.

    VIGYÁZAT: Ügyeljen arra, hogy a motor beindítása előtt az oldalburkolat fel legyen szerelve és a motorháztető le legyen csukva.

45. Helyezze vissza a légtelenítő sapkát, az elülső oldalburkolatokat, zárja le a motorháztetőt, indítsa el a motort, és járassa 15 percig, legalább 1500 ford/perc fordulaton.

    MEGJEGYZÉS: Hűtőfolyadék buggyanhat ki a légtelenítő tartály túlfolyóján, ahogy a levegő távozik a hűtőrendszerből.

    A traktor üzemeltetése közben, vagy a következő néhány ciklusban a hűtőfolyadék szintje változhat.

    A leeresztést, átöblítést és feltöltést követően kimondottan ajánlatos átvizsgálni a hűtőrendszert szivárgás szempontjából, a traktor megfelelő teljesítményének biztosítása érdekében. Az eljárásról és az arra alkalmas szerszámokról kérjen tájékoztatást a John Deere márkaszerviztől.

46. A következő néhány órában/éjszaka figyelje a hűtőfolyadék szintjét. Szükség esetén töltsön utána a légtelenítő tartálynál.
