Sebességváltás

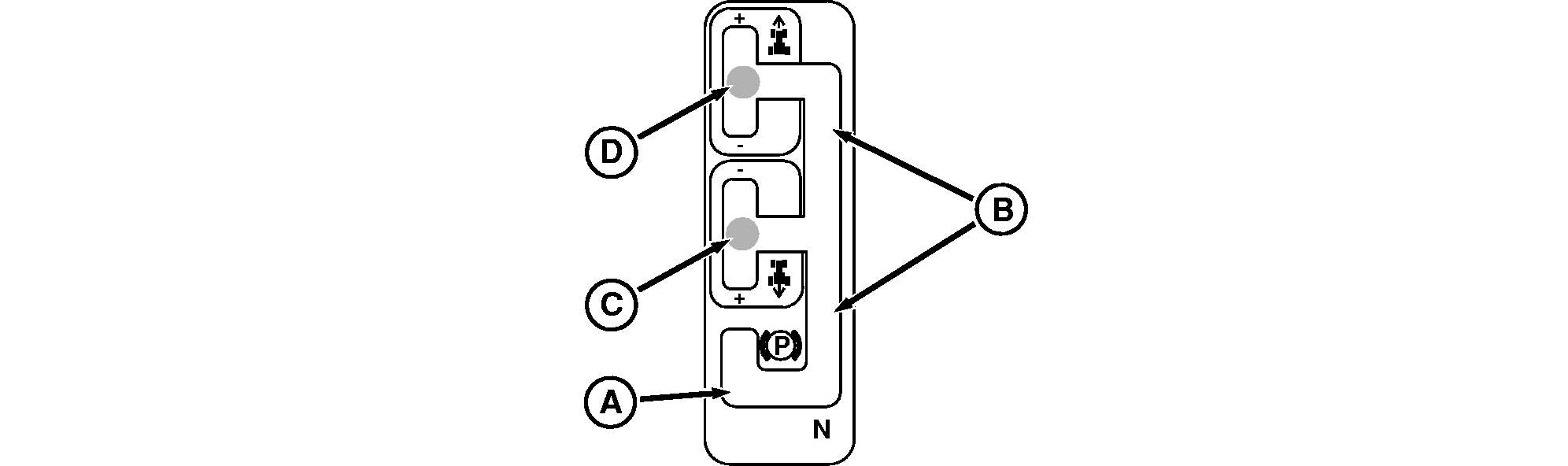

RXA0086587-UN-09FEB06

A - Hátsó horony

B - Jobb oldali horony

C - Középső horony

D - Mellső horony

A kapcsolókar helyzetei

PARK – Hátsó horony (A) – A kart ebben a horonyban teljesen előre tolva, a parkfék bekapcsolódik.

SEMLEGES – Jobb oldali horony (B) – A kart ebbe a horonyba kapcsolva, a parkfék kiold.

Hátramenet – Középső horony (C) – A traktor elindul hátrafelé, amikor a kar ebbe a horonyba kerül. Tolja a kart előre a vissza-, és húzza hátra a felkapcsoláshoz!

Előremenet – Mellső horony (D) – A traktor elindul előrefelé, amikor a kar ebbe a horonyba kerül. A felfelé kapcsoláshoz billentse a kart előrefelé, a visszakapcsoláshoz pedig hátrafelé.

Kapcsolt sebességfokozatok

MEGJEGYZÉS: Üzemanyag-takarékosság és a kopás csökkentése érdekében, válasszon magasabb sebességfokozatot kis terheléssel végzett munkákhoz! Teljes terhelésnél állítsa a gázkart a maximális fordulatra.

A sebességváltó a motor indítása után 7F, vagy 2R sebességfokozatban indul. Ezek a gyárilag beállított “előválasztott” fokozatok.¹

Ha a hajtómű már előzetesen előre-, vagy hátrameneti fokozatba volt kapcsolva, az “utasított” fokozat az a fokozat lesz, melyben a hajtómű a SEMLEGESBE kapcsolás előtt legutóbb dolgozott.

A kezdő (elrendelt) sebességfokozat, a mozgás megkezdése előtt is megváltoztatható az adott üzemelésnek megfelelően.

A kuplungpedált lenyomva és a sebességváltó karral a kívánt “utasított” fokozatot a kijelzőn beállítva kiválasztható az ELŐREMENETI fokozat (1 – 11) és a HÁTRAMENETI fokozat (1 – 3).

Hidegindítás

A sebességváltó addig nem kapcsol 15F és 16F sebességfokozatba, amíg be nem áll a normál üzemi hőmérséklet. Késleltetett kapcsolás is megfigyelhető.

Kapcsolás hátramenetből

A legmagasabb fokozat, melybe a hajtómű a hátramenetből történő kapcsoláskor automatikusan kapcsol a 11. előremenet. Ha például a hajtómű a 13. előremeneti fokozatban van, és hátramenetbe, majd vissza előremenetbe kapcsol, a hajtómű automatikusan a 11. fokozatba kapcsol.

Viszont, ha a hajtómű a 11-es, vagy magasabb előremeneti fokozatban van és a traktort a kuplung benyomásával, vagy üresbe kapcsolásával megállítja, de nem kapcsolja hátramenetbe, a sebességváltó ismét a 11. fokozatba áll, ha előremenetbe kapcsol.

Kapcsolás – A kuplungpedál használata NÉLKÜL

Tartsa a kart előre-, vagy hátrabillentve a kívánt fokozatba kapcsoláshoz. A hajtómű egyszerre csak egy fokozatot kapcsol, amíg a kart el nem engedi.

“Billegtesse” a kart előre, vagy hátra, ha gyorsan akar a kívánt fokozatba kapcsolni. A hajtómű egyes fokozatokat kihagy, ha a kart gyorsabban mozgatja, mint ahogy a hajtómű kapcsol.

Kapcsolás a kuplungpedál használatával

Tartsa a kart előre-, vagy hátrabillentve a kívánt fokozatba kapcsoláshoz. A hajtómű az utasított fokozatba kapcsol, amikor a kuplungpedált felengedi.

“Billegtesse” a kart gyorsan előre, vagy hátra, amíg a kijelzőn a kívánt fokozat meg nem jelenik. A hajtómű az utasított fokozatba kapcsol, amikor a kuplungpedált felengedi.

Gyors kapcsolás

A szállítási sebesség gyors elérése érdekében, nyomja le a kuplung pedált és kapcsoljon fel gyorsan a 11F fokozatba. A kuplung pedál felengedésekor a hajtómű közvetlenül a 11F fokozatba kapcsol. Amikor a traktor már a 11F fokozatban halad, akkor a kar nyomkodásával gyorsan felkapcsolhat a 16F fokozatig.

Irányváltás kuplung nélkül

A sebességváltó kart az ELŐREMENETI és a HÁTRAMENETI hornyok között mozgatva a hajtómű kuplungolás vagy fékezés nélkül közvetlenül az ellenkező irányba modulál.

Az ide-oda kapcsolás az utolsó vezérelt előremeneti és hátrameneti sebességfokozatok között történik.

Az utasított fokozat az előző hátrameneti fokozattól függetlenül 2. hátramenet lesz, ha 14 – 16 előremeneti fokozatból kapcsol hátramenetbe.

Illeszkedés a haladási sebességhez

VIGYÁZAT: Kerülje az irányíthatóság elvesztéséből eredő baleseteket. Soha ne guruljon lejtőn lefelé üresbe kapcsolt hajtóművel.

A sebességváltó alkalmazkodik a haladási sebességhez, amikor felengedi a kuplungot, miután a traktor lelassulása után 11F, vagy 3R fokozatnál magasabb sebességfokozatban benyomta azt.

A sebességváltó nem alkalmazkodik a haladási sebességhez, amikor felengedi a kuplungot, miután a traktor lelassulása után 11F, vagy 3R fokozatnál magasabb sebességfokozatban benyomta azt. A sebességváltó akkor is 11F vagy 3R fokozatban marad, ha a traktor teljesen megáll.

A traktor a fokozatnak a haladási sebességhez illesztése céljából a kuplungpedál felengedésekor nem kapcsol felfelé, ha a traktor felgyorsul, amíg a kuplungpedál le van nyomva.

Indulás terheléssel – 11. előremeneti fokozat

A nagy terhelés melletti 11F fokozatban történő elindulás a tengelykapcsoló túlzott mértékű csúszását idézheti elő. A villogó hajtómű szimbólum és a szerviz figyelmeztetés lámpa jelenik meg. Kapcsoljon alacsonyabb sebességfokozatba.

Automatikus visszaváltás túl magas hőmérséklet észlelése esetén

Túl magas hőmérséklet észlelése esetén, és ha a manuálisan nem váltanak vissza, a sebességváltó automatikusan visszavált 13F, 12F, 10F, 8F vagy 6F fokozatokból.
