Kompatibilis elektronikus felszerelések csatlakoztatása

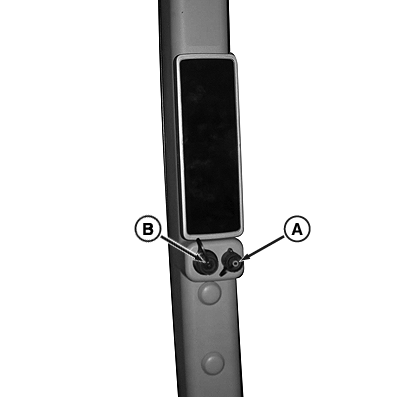

RXA0104285-UN-11AUG09

Jobb oldali első sarokoszlop

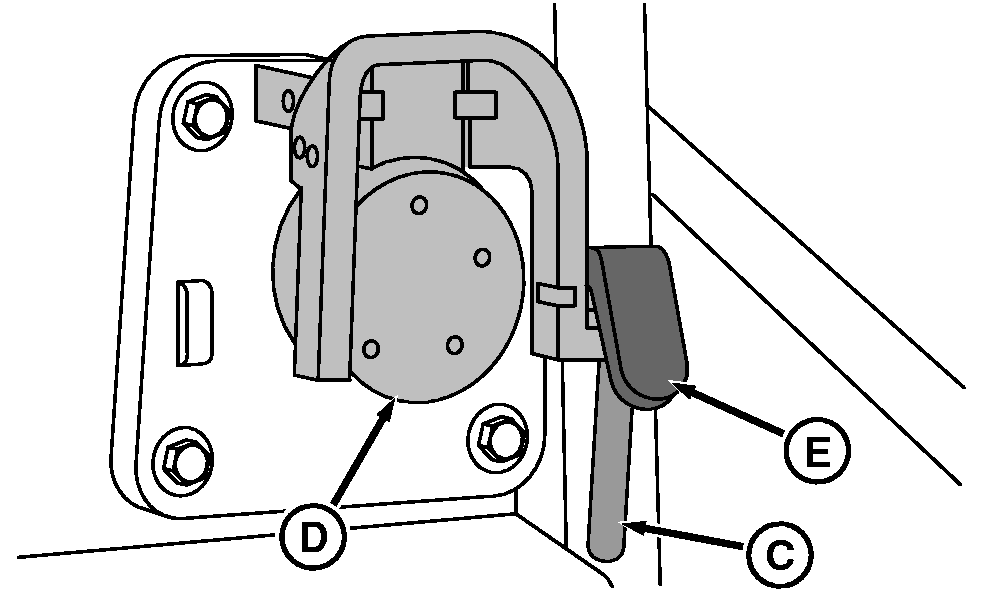

RXA0099727-UN-06NOV08

Munkagép csatlakozó a traktor hátulján

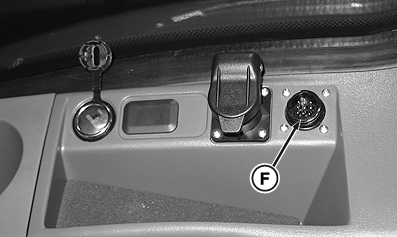

RXA0104659-UN-10SEP09

Jobb oldali kezelőpult, ISO 11783 csatlakozó

A - ISO 11786 szabványos csatlakozó (jobb oldali sarokoszlop)

B - GreenStar csatlakozó (bal oldali sarokoszlop)

C - Kar

D - Munkagép csatlakozó (a traktor hátulján)

E - Kioldó

F - ISO 11783 szabványos csatlakozó (jobb oldali kezelőpult)

Valamennyi 8R és 8RT sorozatú traktor ISOBUS kompatibilis és mind az ISO 11786, mind az 11783 szabványoknak megfelelő munkagépek számára rendelkezik csatlakozásokkal. A jobb oldalon látható ISO 11786 csatlakozó radar vagy GPS sebességjelet szolgáltat. Lásd A traktor konfigurálása GPS/radar esetén c. részt ebben a fejezetben.

A GreenStar™ sarokoszlop csatlakozóhoz (B) bármilyen GreenStar kijelző csatlakoztatható. A kompatibilis adapter vezetékek tekintetében forduljon a John Deere™ képviselőjéhez.

FONTOS: A jobb oldali kezelőpulton található ISOBUS 11783 aljzathoz (F) csak ISO 11783 szabványos eszközök csatlakoztathatók. Más célra történő használata tönkre teheti a traktor elektronikus egységeit.

Az ISOBUS kompatibilis előkészítéshez tartozik az ISO 11783 szabvány szerinti csatlakozó a jobb oldali kezelőpulton és a munkagép csatlakozó a traktor hátulján, amely segítségével létrehozható a kommunikáció a traktor és a munkagép között.
