Hidraulikus permetező szivattyúk használata

RXA0096591-UN-13AUG08

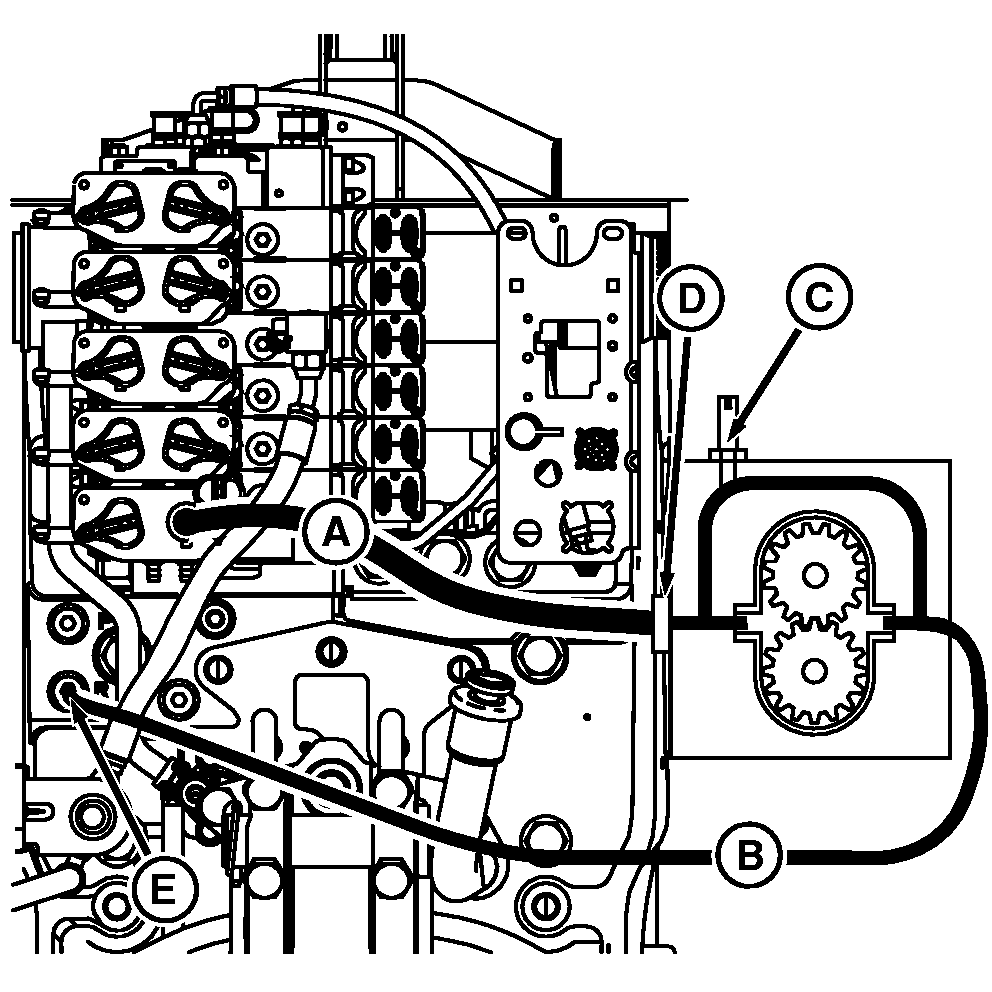

Permetező szivattyú

RXA0096592-UN-13AUG08

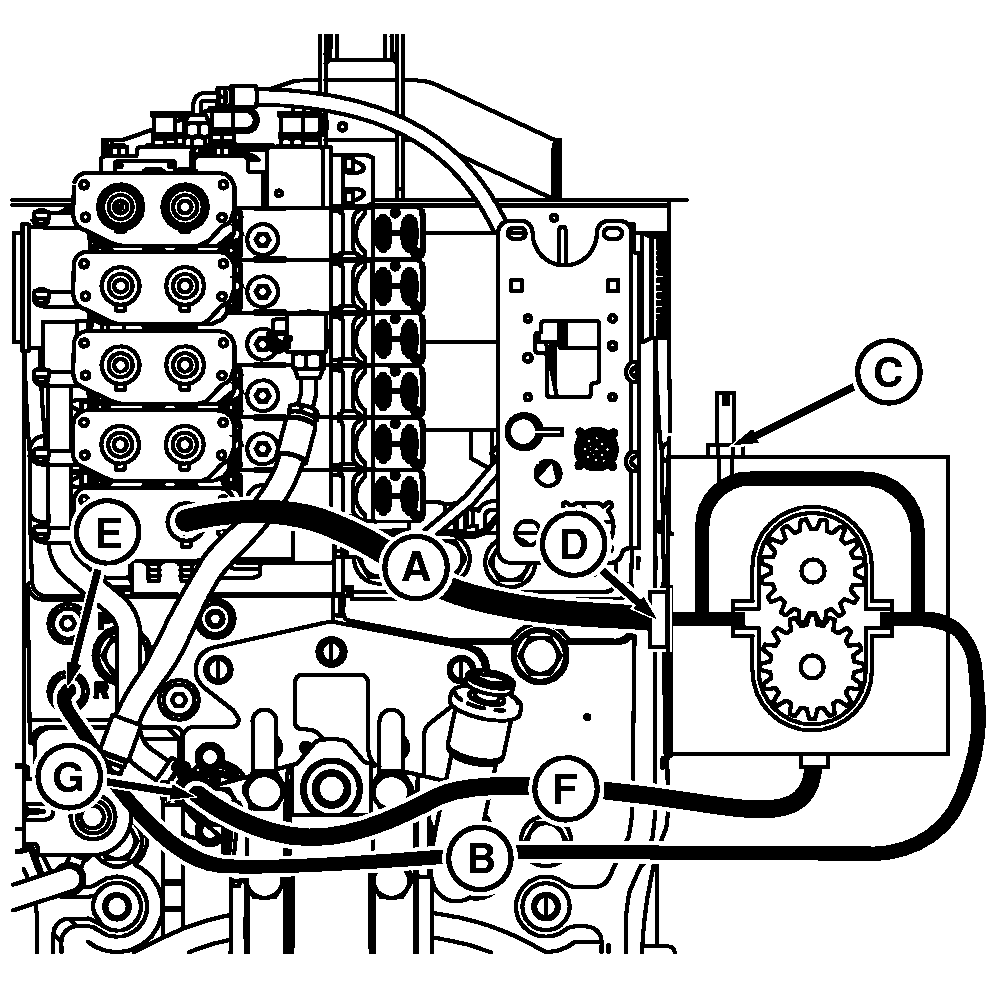

Permetező szivattyú, közvetlen visszatéréssel a tartályra (nyomásmentes)

A - Nyomó vezeték

B - Visszatérő vezeték

C - Tűszelep (zárva)

D - Bemenő vezeték fojtása (távolítsa el)

E - Power Beyond visszatérő csatlakozó

F - Ház leeresztő vezeték

G - Leeresztő csatlakozó (tartályra)

1. A szivattyú kiválasztásához, beállításához és működtetéséhez kövesse a permetező szivattyú gyártójának előírásait.

2. MEGJEGYZÉS: Több hidraulikus funkció működtetéséhez válassza a javasolt legkisebb szállítású szivattyút. A kisebb szállítású szivattyú teljes hidraulikus igénye alacsonyabb, ami az egész rendszer teljesítményét javítja.

3. Csatlakoztassa a motor nyomós vezetékét (A) az SCV “visszahúz” csatlakozójába (jobb oldali).

4. Csatlakoztassa a visszatérő vezetéket (B) a Power Beyond visszatérő csatlakozóba (E).

5. Néhány hidromotornál egy különálló ház leeresztő cső van kiképezve a belső szivárgás elvezetésére. A ház leeresztő vezetékét (F) a hárompont-emelő vázán lévő leeresztő csatlakozóba (G) kell kötni, hogy az olaj tartályra folyjon (nyomásmentesen).

6. Működtesse az SCV-t a vezérlőkart előre, reteszelt “visszahúz” állásba kapcsolva és állítsa be a hidraulika olajáramot a szivattyúhoz a gyártó utasításai alapján.

7. A permetező szivattyút az SCV vezérlőkar úszó helyzetbe kapcsolásával állítsa le (teljesen előre, majd le). A permetező szivattyúnak az SCV kar semlegesbe kapcsolásával történő leállításakor az SCV és a szivattyú között bezárt olajnak megnő a nyomása. Ez tönkre teheti a permetező szivattyú tömítéseit. Ez történik, ha az olyan motorok esetén is, melyek az SCV nyomó és visszatérő csatlakozóiról üzemelnek.

   FONTOS: Egyes motorok nincsenek felszerelve túlpörgés védelemmel. A javasolt fordulat fölötti üzemeltetés meghibásodáshoz vezethet.
