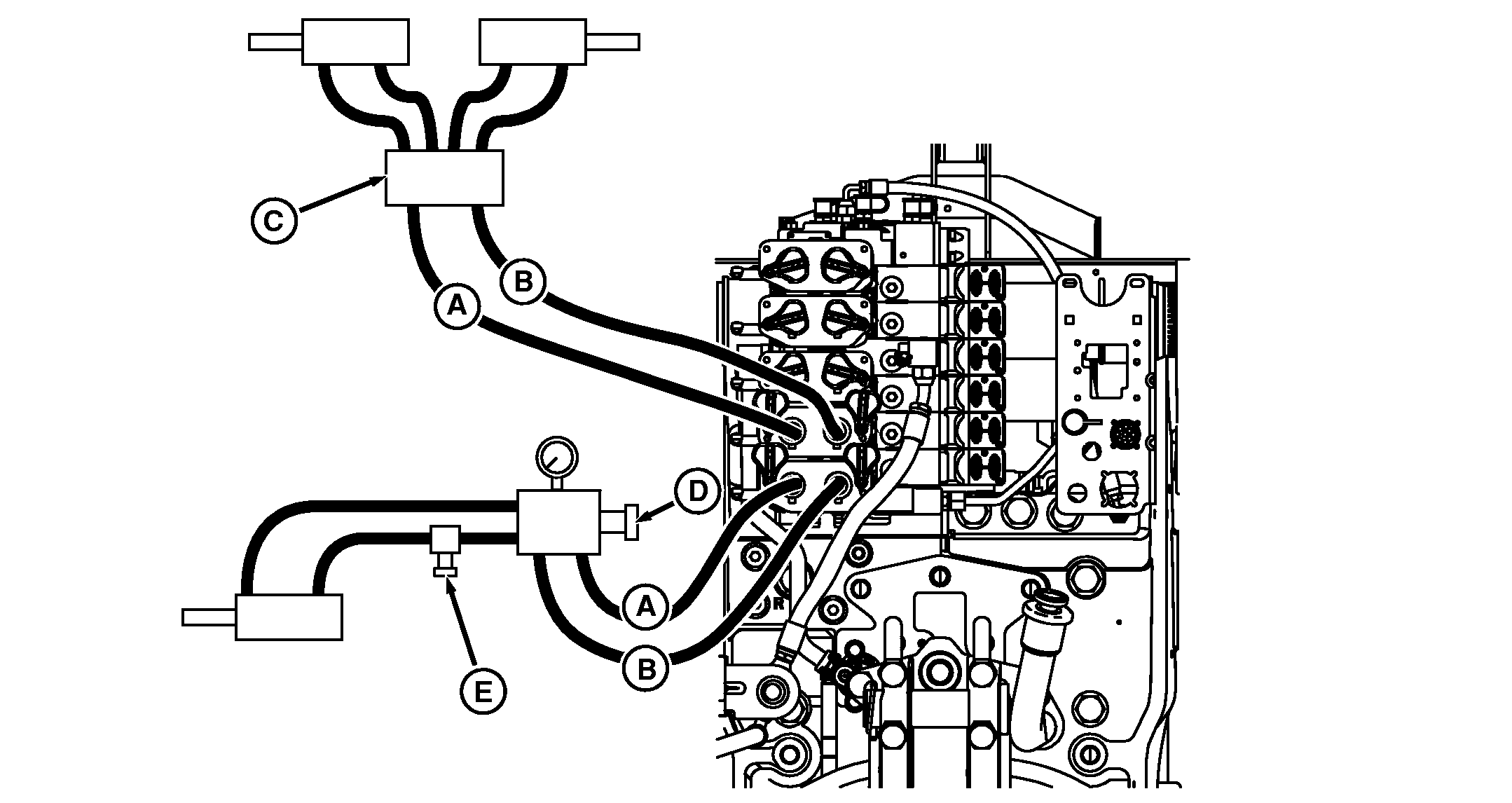

Munkaeszköz csatlakozás, 1-es példa—Nyomásszabályozó szelep alkalmazása (vetőgép vagy pneumatikus szemenkénti vetőgép folyamatos nyomású leszorító rendszerrel)

RXA0096593-UN-13AUG08

A - Kitol csatlakozó vezetéke

B - Visszahúz csatlakozó vezetéke

C - Választó szelep

D - Nyomásszabályzó szelep

E - Szállítási reteszelő szelep

Azoknál a munkaeszközöknél, melyek leszorító erőt igényelnek, állítsa az olajáramot folyamatosra és kapcsolja a vezérlőkart visszahúz reteszelt állásba.

Ezáltal a hidraulika szivattyú a maximális nyomáson fog járni, ami a hidraulika olaj túlmelegedéséhez vezethet, ha másik SCV-n hidromotorokat működtet és a külső hőmérséklet a munka során túl magas. Ennek a problémának az elkerülése érdekében minél kevesebb hidromotort működtessen, ha aktív leszorító erőt is alkalmaz.
