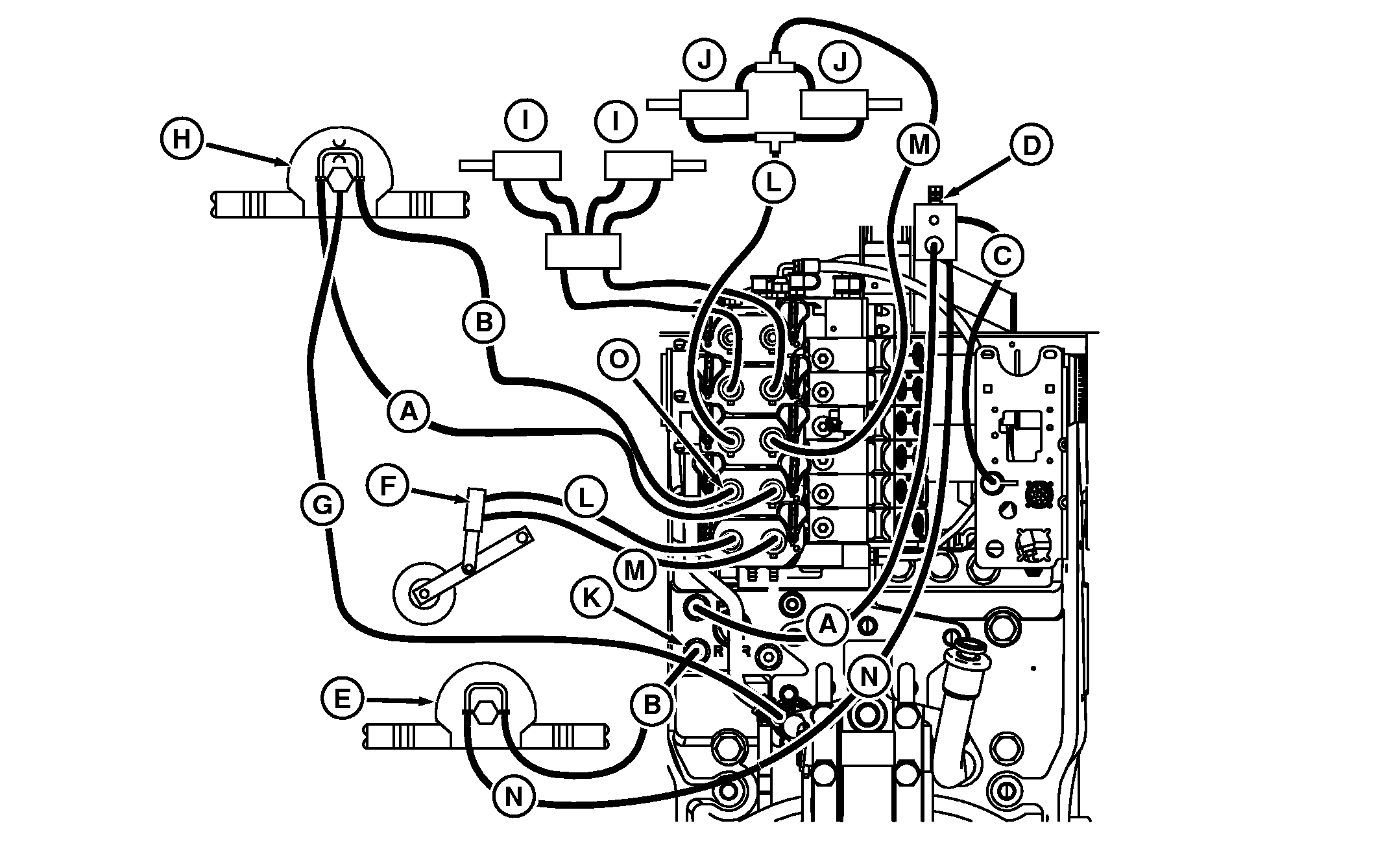

Munkaeszköz csatlakozás, 2-es példa—Motor működtetése a motorház olajának elvezetésével

RXA0096594-UN-29AUG08

A - Nyomó vezeték

B - Visszatérő vezeték

C - Terhelésérzékelő vezeték

D - Vezérlőszelep

E - Vákuum motor

F - Emelő/süllyesztő munkahenger

G - Motor résolaj elvezető cső

H - Második motor

I - Nyomjelző

J - Behajtás

K - A közvetlen hidraulikus teljesítmény visszatérő pontja

L - Kitol csatlakozó vezetéke

M - Visszahúz csatlakozó vezetéke

N - Vezérelt olajáram vezetéke

Ebben az alkalmazásban (E) a vákuum motorja a Power Beyond-ról üzemel, mely esetében a hidraulika szivattyú működtetéséhez terhelés-érzékelő csatlakozás (C) szükséges.

A második motor (H) esetében a ház résolajelvezető csatlakozással (G) rendelkezik. A nyomóolaj az SCV visszahúz csatlakozójától jön, a visszatérő olaj pedig a kitol csatlakozón megy vissza. Amikor a motor visszatérő olaja az SCV-n keresztül folyik vissza, a tömlő végére egy speciális, visszacsapó szeleppel rendelkező csatlakozó szükséges, mely megakadályozza, hogy a nagy nyomású olaj visszafolyjon a motor felé, tönkre téve annak tömítéseit. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni, hogy a motor magától lelassulva álljon meg. A vezérlőkart semlegesbe kapcsolva a motor azonnal megáll, ami a tömítéseket tönkre teheti.
