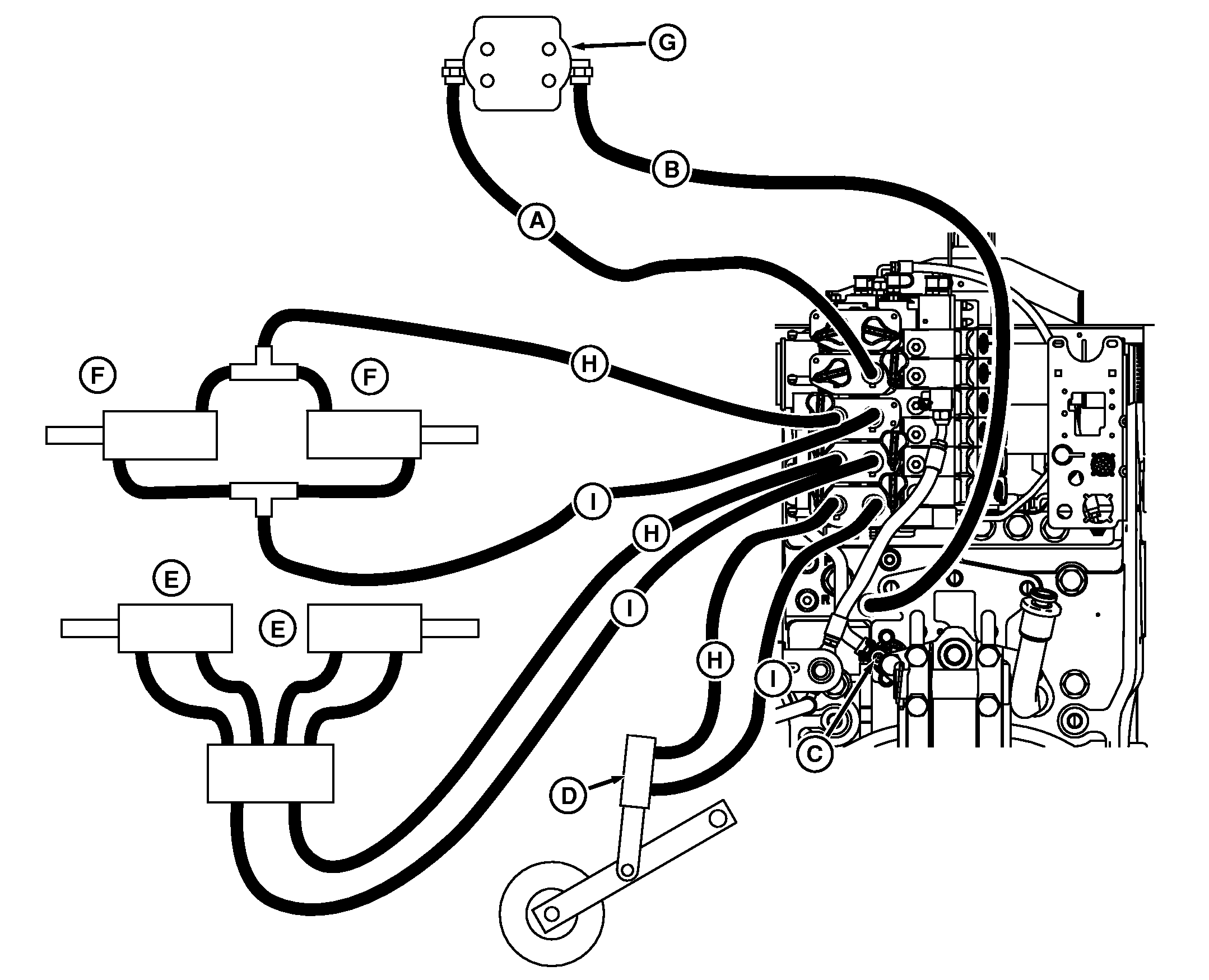

A munkaeszköz csatlakoztatása, 3-as példa—Zárt központú szelep nagynyomáson járó szivattyúval

RXA0096595-UN-13AUG08

A - Nyomó vezeték

B - Visszatérő vezeték

C - Leeresztő csatlakozó a tartályra

D - Emelő/süllyesztő munkahenger

E - Nyomjelzők

F - Behajtás

G - Hidromotor

H - Kitol csatlakozó vezetéke

I - Visszahúz csatlakozó vezetéke

Ebben az alkalmazásban a motor (G) a nyomó olajat az SCV visszahúz csatlakozójából kapja. A visszatérő olaj a power beyond visszatérő csatlakozóba folyik. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni, hogy a motor magától lelassulva álljon meg. A vezérlőkart semlegesbe kapcsolva a motor azonnal megáll, ami a tömítéseket tönkre teheti. Mivel a visszatérő olaj a power beyond visszatérő csatlakozóba folyik, nincs szükség speciális csatlakozóra.
