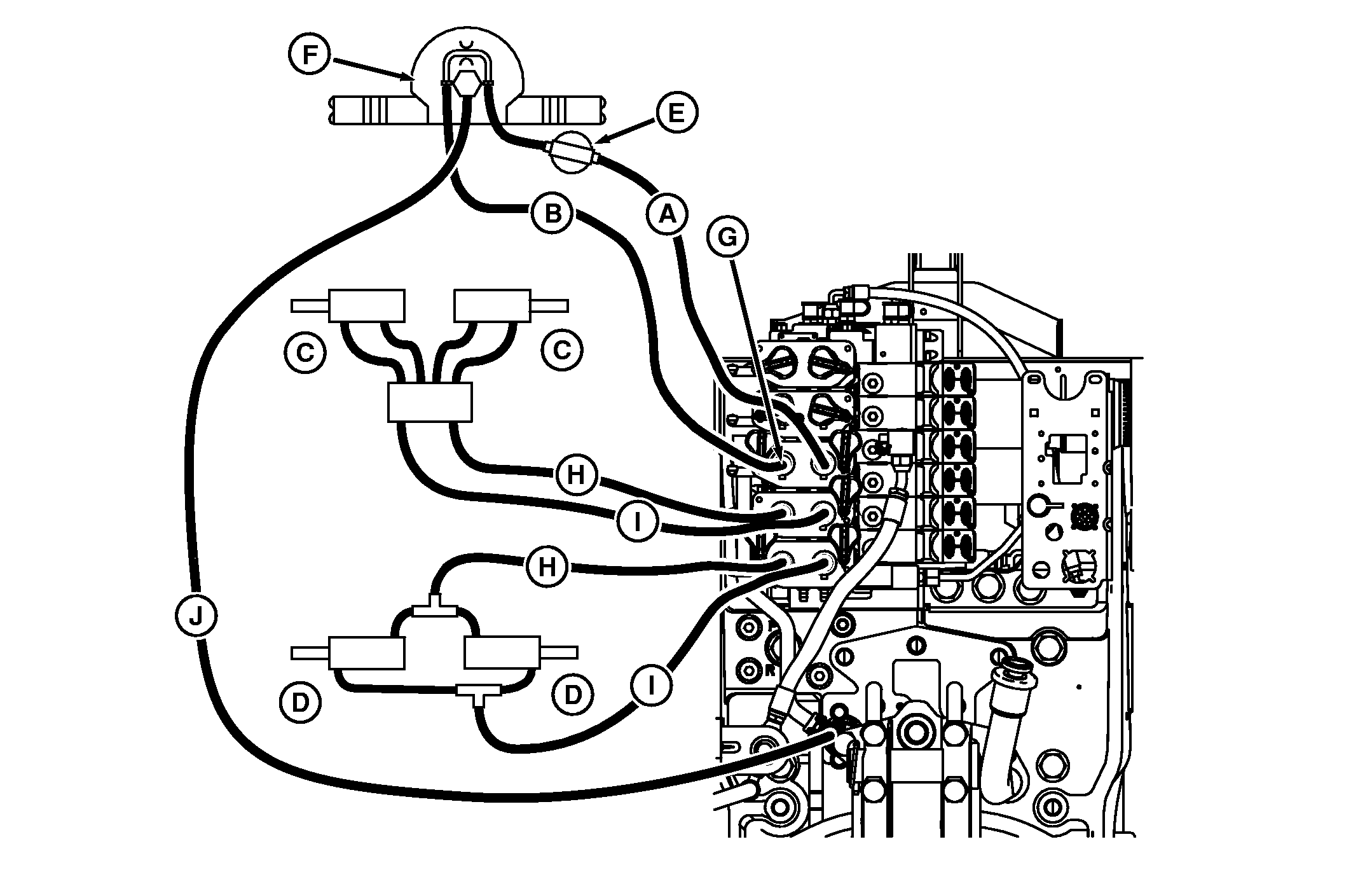

Munkaeszköz csatlakozás, 4-es példa—Vetőgép, a vákummotor és a visszatérő vezeték a motor visszatérő csatlakozója segítségével az SCV-hez csatlakozik

RXA0096596-UN-13AUG08

A - Nyomó vezeték

B - Visszatérő vezeték

C - Nyomjelző

D - Behajtás

E - Áramlásszabályzó szelep (teljesen nyitva)

F - Vákuum motor

G - Speciális visszatérő tömlőcsatlakozó

H - Kitol csatlakozó vezetéke

I - Visszahúz csatlakozó vezetéke

J - Ház leeresztő vezeték¹

Ebben az alkalmazásban a vákuum motor (F) hasonlóan egy vetőgép ventilátorhoz a nyomó olajat az SCV visszahúz csatlakozójából kapja. Mivel a motor visszatérő olaja az SCV-n keresztül folyik vissza, a tömlő végére egy speciális, visszacsapó szeleppel rendelkező csatlakozóvég (G) szükséges, mely megakadályozza, hogy a nagy nyomású olaj visszafolyjon a motor felé, ami valószínűleg tönkre teszi a tömítéseit. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni, hogy a motor magától lelassulva álljon meg. A vezérlőkart semlegesbe kapcsolva a motor azonnal megáll, ami a tömítéseket tönkre teheti.

Az áramlásszabályzó szelepnek (E) teljesen nyitva kell lennie és az olajáramot az SCV beállító panelen kell szabályozni. Ha az olajáramot az áramlásszabályzó szelep szabályozza, a hidraulika szivattyú a maximális nyomáson fog járni, ami a hidraulika olaj túlmelegedéséhez vezethet, ha a külső hőmérséklet a munka során túl magas.
