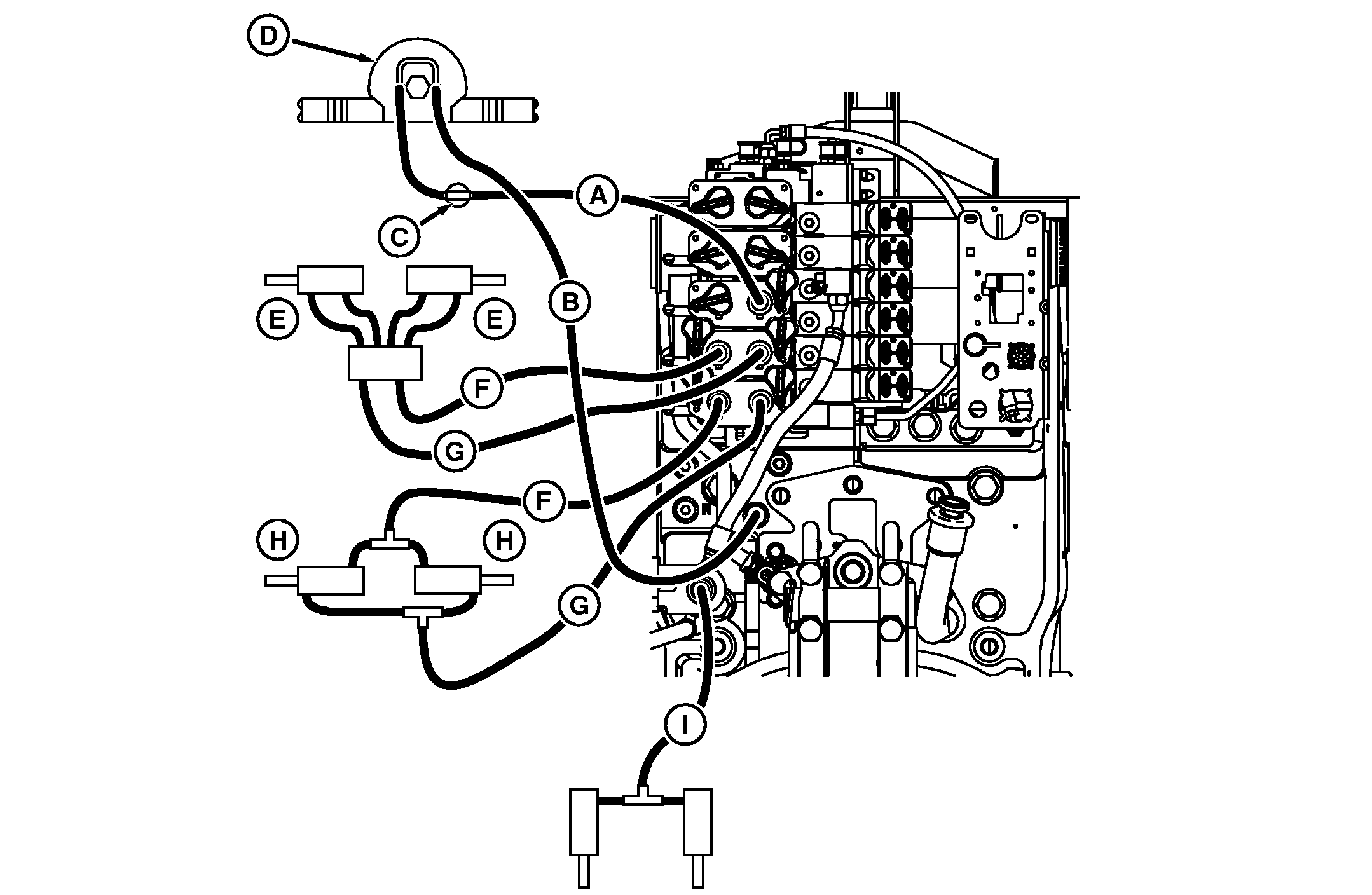

Munkaeszköz csatlakozás, 5-ös példa—Vákumos vetőgép, a visszatérő vezeték a motor visszatérő pontjába csatlakoztatva és emelés rásegítéssel

RXA0096597-UN-13AUG08

A - Nyomó vezeték

B - Visszatérő vezeték

C - Áramlásszabályzó szelep (teljesen nyitva)

D - Vákuum motor

E - Behajtás

F - Kitol csatlakozó vezetéke

G - Visszahúz csatlakozó vezetéke

H - Nyomjelzők

I - Kiemelés rásegítés

Ebben az alkalmazásban a vákuum motor (D) a nyomó olajat az SCV visszahúz csatlakozójából kapja. A visszatérő olaj a power beyond visszatérő csatlakozóba folyik. Ha a visszatérő vezeték speciális visszatérő csatlakozóval rendelkezik, akkor az közvetlenül a 3-as SCV kitol csatlakozójába beköthető. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni, hogy a motor magától lelassulva álljon meg. A vezérlőkart semlegesbe kapcsolva a motor azonnal megáll, ami a tömítéseket tönkre teheti.

A vezérlőszelepnek (C) teljesen nyitva kell lennie és az olajáramot a traktor vezérlő paneljén kell szabályozni. Ha az olajáramot a szelep szabályozza, akkor a hidraulika szivattyú a maximális nyomáson fog járni, ami a hidraulika olaj túlmelegedéséhez vezethet, ha a külső hőmérséklet a munka során túl magas.

A kiemelés segítő munkahenger olaja a hárompont kiegészítő szelep csatlakozóba van kötve, amelyet a hárompont vezérlőkar állása működtet a fülkéből.
