Munkaeszköz csatlakozás, 6-os példa—Vákumos vetőgép, a visszatérő vezeték a motor visszatérő pontjába csatlakozik

RXA0096598-UN-13AUG08

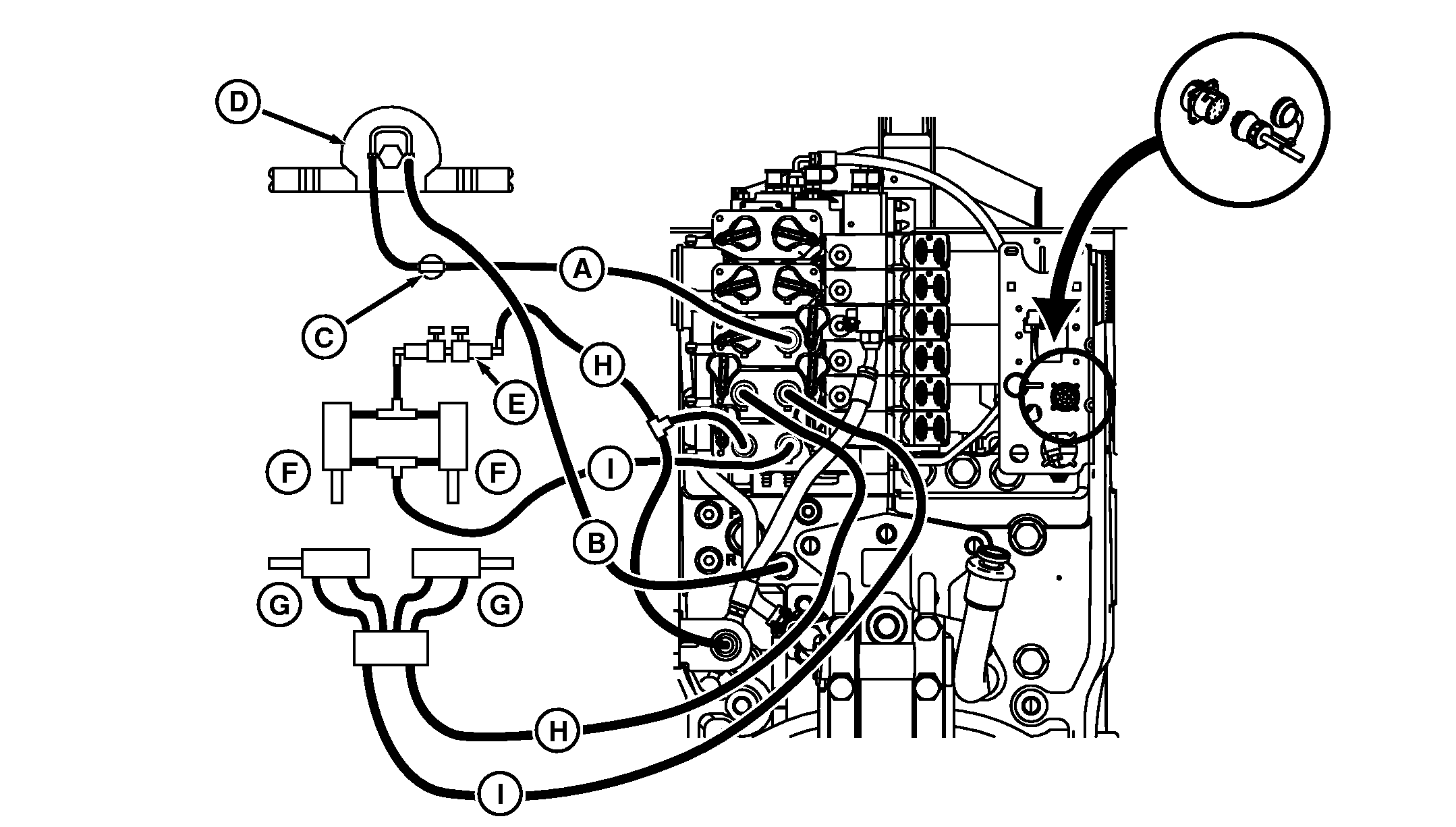

A munkaeszköz csatlakozása, 6-os példa (SCV-vel vezérelt)

A - Nyomó vezeték

B - Visszatérő vezeték

C - Áramlásszabályzó szelep (teljesen nyitva)

D - Vákuum motor

E - Vezérlőszelep

F - Kiemelés rásegítés

G - Nyomjelzők

H - Kitol csatlakozó vezetéke

I - Visszahúz csatlakozó vezetéke

Ebben az alkalmazásban a vákuum motor (D) a nyomó olajat az SCV visszahúz csatlakozójából kapja. A visszatérő olaj a power beyond visszatérő csatlakozóba folyik. Ha a visszatérő vezeték speciális vetőgép visszatérő csatlakozóval rendelkezik, akkor az közvetlenül a 3-as SCV kitol csatlakozójába beköthető. A motor leállításakor az SCV vezérlőkart úszó helyzetbe kell kapcsolni, hogy a motor magától lelassulva álljon meg. A vezérlőkart semlegesbe kapcsolva a motor azonnal megáll, ami a tömítéseket tönkre teheti.

A vezérlőszelepnek (C) teljesen nyitva kell lennie és az olajáramot a traktor vezérlő paneljén kell szabályozni. Ha az olajáramot a szelep szabályozza, akkor a hidraulika szivattyú a maximális nyomáson fog járni, ami a hidraulika olaj túlmelegedéséhez vezethet, ha a külső hőmérséklet a munka során túl magas.

Ebben az elrendezésben az 1-es SCV vezérli a hárompont vezérlő szelepet is és az emelés rásegítést is. A speciális 9 pólusú vezeték egy olyan hurok áramkört tartalmaz, mely a 9 pólusú csatlakozó csatlakozónak a traktor fő vezeték kötegéhez történő csatlakoztatásakor letiltja a traktor hárompont vezérlőegységét.
