A hidraulikus motor visszatérő vezetékének használata

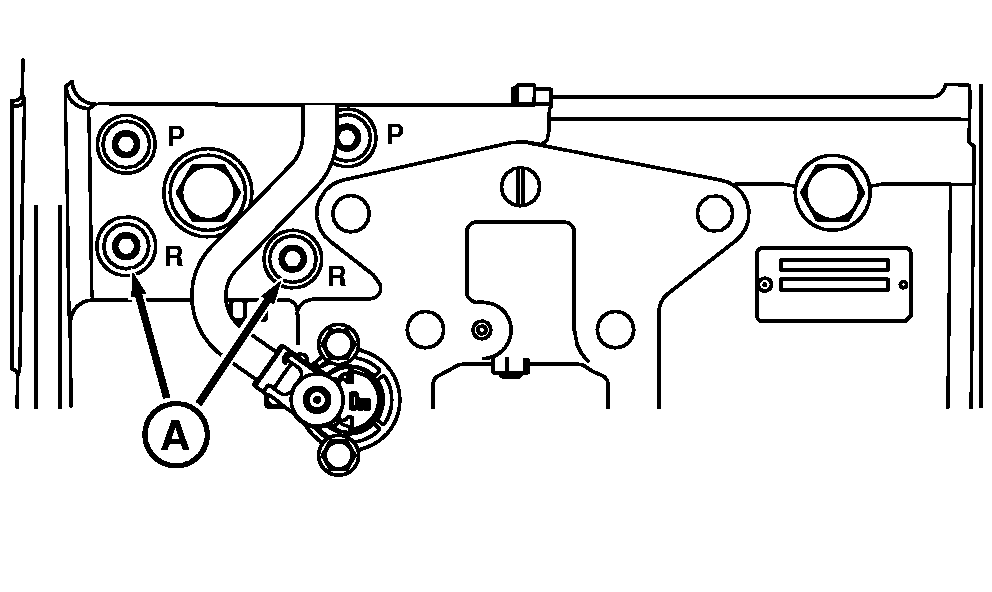

RXA0085801-UN-10JAN06

A - Visszatérő csatlakozó dugó

A hidromotor visszatérő készlet kényelmes csatlakozót biztosít a traktor alacsony nyomású visszatérő körébe.

Távolítsa el a két visszatérő dugó (A) egyikét és szerelje be a hidraulikus motor visszatérő csatlakozóját. Ha a két visszatérő vezeték bekötése az egyes csatlakozón keresztül nagyon magas visszatérő nyomást eredményezne, építsen be egy további csatlakozót a második visszatérő ágba. Mindig ügyeljen arra, hogy a tömlők vége és a traktor csatlakozói tiszták legyenek.

A motor visszatérő csatlakozó használatával megelőzhető:

• Akaratlan ellentétes működés
• A kiegészítő funkció visszatérő vezetékének nyomás alá kerülése
• Az olajáram potenciális fojtása az SCV visszatérő csatlakozójánál

MEGJEGYZÉS: Túlterhelés visszacsapó szelepek nélküli motorokat a motor visszatérő csatlakozójára kell rákapcsolni a visszatérő vezeték nyomás alá kerülésének megakadályozása érdekében, amikor az SCV semleges állásba tért vissza.
