A hidromotor ház leeresztő pont használata (tartály)

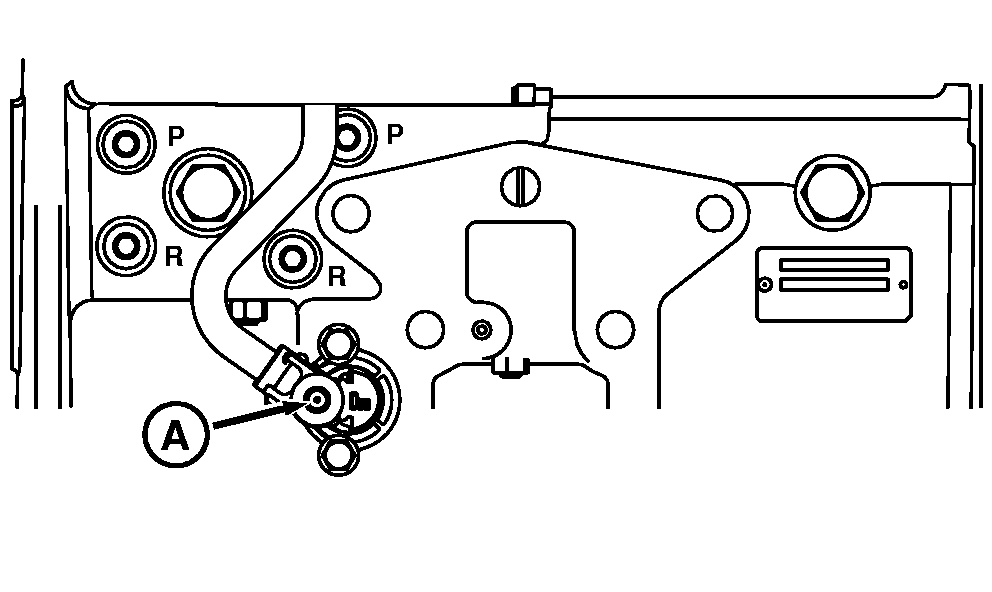

RXA0085802-UN-10JAN06

A - Dugó

Vegye ki a dugót (A), és szerelje be a John Deere™ kereskedőtől beszerezhető hidraulika tartály csatlakozót. Csatlakoztassa a motorház, vagy tömítésvédő leeresztő tömlőt a csatlakozóhoz, ügyelve a tömlővég és a csatlakozó tisztaságára.

Ez lehetővé teszi az olaj visszavezetését közvetlenül a tartályba (a differenciálházba) a hidraulikus motortól, megkerülve a kihelyezett csatlakozót, a vezérlőszelepet és a szűrőt.

MEGJEGYZÉS: A csatlakozók a munkaeszköztől függően változhatnak. A korábbi kivitelű gépek standard csatlakozót igényelnek, míg az újabb kivitelű gépekhez lapos végű csatlakozó (B) és a leeresztő tömlőhöz egy adapter (A) szükséges.

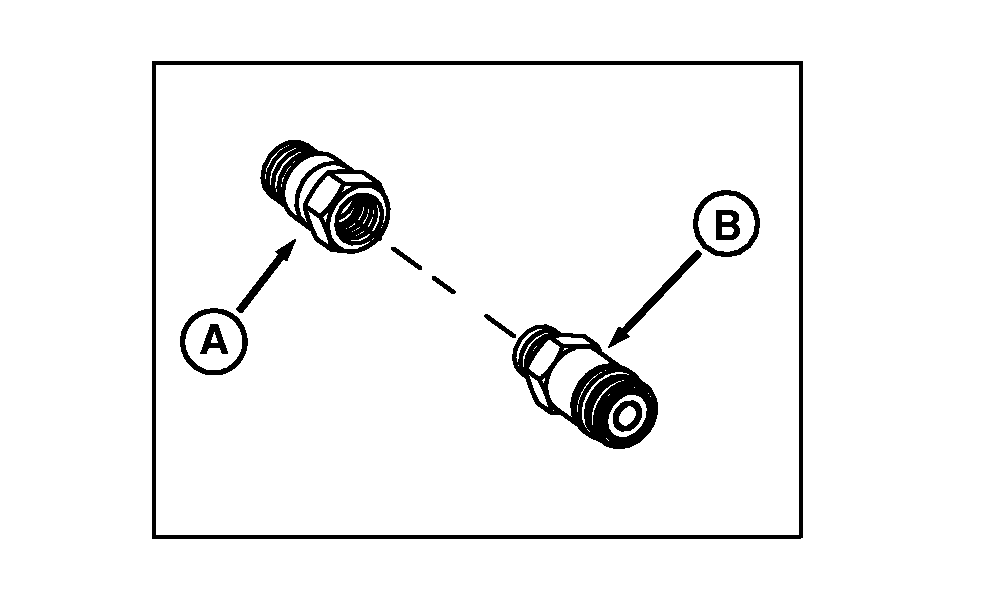

RXA0082406-UN-25JUL05

A - Adapter

B - Lapos végű csatlakozó
