A pótkocsi légfék használata (ha van)

VIGYÁZAT:

RXA0097297-UN-19FEB08

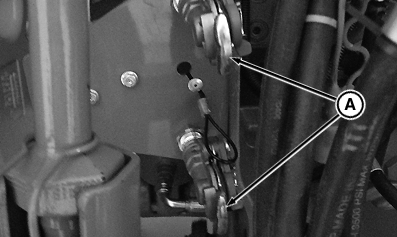

Fék csatlakozók

A - Csatlakozók

FONTOS: A mezőgazdasági traktorok légfékrendszerét kizárólag a mezőgazdasági munkaeszközök és a mezőgazdasági pótkocsik kiszolgálására tervezték. Ez a rendszer nem kompatibilis a közúti járművek légfékrendszereivel és elektromos rendszereivel, nem teljesíti a közúti pótkocsik légfékrendszereinek szabványait.

A légfék kétvezetékes rendszerű.

A levegőtömlők csatlakoztatása előtt tisztítsa meg a csatlakozókat. Nyissa fel a fék csatlakozójának fedelét és csatlakoztassa a pótkocsi féktömlőt. Csatlakoztassa a pótkocsi vezetéket (üzemi fék vezeték) a traktor kék csatlakozóaljzatára, és a piros vezetéket (parkolófék vezeték) a traktor piros csatlakozó aljzatára.

MEGJEGYZÉS: Szükség lehet a pótkocsi világítás csatlakozójának bekötésének módosítására ahhoz, hogy együtt tudjon működni a traktor 7-pólusú aljzatával. A pótkocsi minden figyelmeztető lámpájának megfelelően működnie kell.

Csatlakoztassa a pótkocsi világítás csatlakozóját a traktor 7 pólusú csatlakozójához.

Indítsa be a motort és várja meg, míg a levegőrendszer eléri az üzemi nyomást. Amíg a levegő nyomása emelkedik, a figyelmeztető jelzőlámpa kigyullad és a CommandCenter™ -en a levegőnyomás figyelmeztetés jelenik meg. Ha elérte az üzemi nyomást, a visszajelző lámpa és a figyelmeztető jelzés automatikusan kikapcsolódik.

FONTOS: Csatlakoztatott pótkocsi féktömlőkkel ne induljon el addig, míg a nyomás el nem éri az üzemi nyomást és a visszajelző lámpa és a figyelmeztető jelzés ki nem kapcsolódik.

A szerelvény megállításához nyomja le a fékpedálokat és oldja ki a kuplungot.

FONTOS: Csökkentse a fék kopását:

• Ellenőrizze, hogy a féktömlők csatlakoztatva vannak-e.
• Kapcsolja ugyanazt a fokozatot lejtőn lefelé és felfelé haladva.
• Rendszeresen ellenőrizze a légféket a pótkocsin, hogy helyesen működik-e.

MEGJEGYZÉS: IVT/AutoPowr sebességváltó esetén a traktor megállításakor a kuplungot nem szükséges kinyomni. (Lásd a “Megállás és parkolás a traktorral” címszó alatt, az “IVT™/AutoPowr™ sebességváltó üzemeltetése” fejezetben.)

Teljesen álljon meg a pótkocsival, és állítsa a sebességváltót PARK állásba, mielőtt lekötné a traktort vagy lekapcsolná a vezetékeket. Zárja le a porvédő sapkával a csatlakozókat, ha a tömlőket lekötötte.
