ISO munkagépek csatlakoztatása és több ablakos ISO kijelzők

VIGYÁZAT:

RXA0098156-UN-07NOV08

RXA0103918-UN-02AUG10

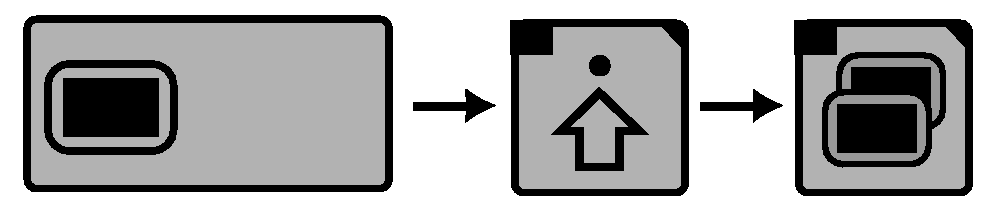

Kijelző → Speciális beállítások → Több képernyős mód

A helytelen működtetés véletlen munkagépmozgást okozhat.

A súlyos vagy halálos sérülés elkerüléséhez ismerkedjen meg azzal, hogyan működteti a kijelző az egyes munkagép funkciókat!

Olvassa el és értse meg a munkagép kezelési utasítását.

Ez az üzenet jelenik meg, amikor a rendszer ISOBUS munkagépet érzékel. További információkat TALÁL AZ ISOBUS MUNKAGÉPEK KEZELÉSI UTASÍTÁSÁBAN.

Bizonyos esetekben szükséges lehet több ISO sorkapocs kijelző kezelése. Ilyen esetekben úgy kell beállítani a CommandCenter™, hogy felismerjen egy második ISO kijelzőt, és működjön is vele.

Általános javaslatok:

• Ügyeljen rá, hogy a traktor gyújtáskulcsa KI állásban legyen, mielőtt egy kiegészítő ISO kijelzőt vagy ISO munkagépet csatlakoztatna.
• A külső ISO kijelző lecsatlakoztatása előtt állítsa vissza az alapértelmezett gyári beállításokat.

Útmutató több ablakos kijelzés kijelző beállításaihoz
GreenStar™ alkalmazások	GreenStar alkalmazások nem üzemeltethetők együtt két kijelzőn.
Eredeti GreenStar	Az eredeti GreenStar monitor nem működik egyszerre két kijelzőn. MEGJEGYZÉS: Az összes eredeti GreenStar monitor funkció kizárólag az eredeti GreenStar kijelzőn tekinthető meg, amennyiben az a gép felszereltségéhez tartozik.
Munkagép adatcsatorna virtuális terminál	A munkaeszköz adatcsatorna virtuális terminálja nem lehet aktív egyszerre két ISO kijelzőn. Engedélyezze a munkaeszköz adatcsatornát, ha az ISO munkaeszközt a CommandCenteren szeretné megjeleníteni. Tiltsa le a munkaeszköz adatcsatornát, ha az ISO munkaeszközt másik ISO kijelzőn szeretné megjeleníteni. MEGJEGYZÉS: A működési példa mező (I) az ISO munkaeszköztől függően változhat. Olvassa el az ISO munkaeszköz kézikönyvet.
Traktor adatcsatorna virtuális terminál	A traktor adatcsatorna virtuális terminál nem tiltható le. Beállításra nincs szükség.

1. Nyomja meg a Menü gombot.

2. Válassza a Kijelző lehetőséget.

3. Nyomja meg a Speciális beállítások funkció billentyűt.

4. Válassza a Több képernyős kijelzés lehetőséget.

   Gyárilag alapértelmezett kijelző beállítások — Beállítások — több képernyős kijelzés

   A beállítások módosítás az eszközök leállását okozhatja.

   Kijelző üzemmód: ..............Több képernyős

   GreenStar: ..............Kikapcsolás

   Eredeti GreenStar monitor: ..............Kikapcsolás

   Munkaeszköz adatcsatorna .............. Ki

   Működési példa

   GreenStar: .............. 1

   Eredeti GreenStar monitor:.............. 1

   Munkaeszköz adatcsatorna: ..............1

   Jármű adatcsatorna:.............. 1

5. Kijelző—beállítások—többoldalas kijelzés oldal megjelenítve, nyomja meg a “Beállítások módosítása” gombot a bal alsó sarokban.

   MEGJEGYZÉS: A beállítások mentését és a Kijelző újraindítása gomb megnyomását követően a kijelző újraindul a megfelelő beállításokkal.

6. A kívánt módon állítsa be az oldalt, majd jelölje ki a “Beállítások mentése, kijelző újraindítása” négyzetet az oldal jobb alsó sarkában.
