Külső, hátsó TLT kapcsoló, használat

RXA0104058-UN-22JUL09

RXA0110943-UN-16SEP10

RXA0109460-UN-16AUG10

RXA0109459-UN-16AUG10

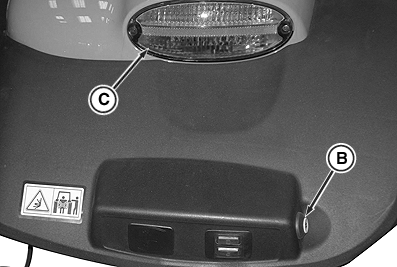

Jobb oldali sárvédő

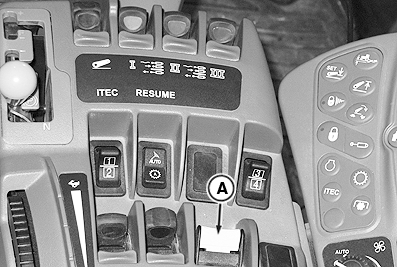

A - Hátsó TLT-kapcsoló

B - Külső TLT kapcsoló

C - Elakadásjelző lámpák

D - Hátsó TLT bekapcsolás jelölőnégyzet

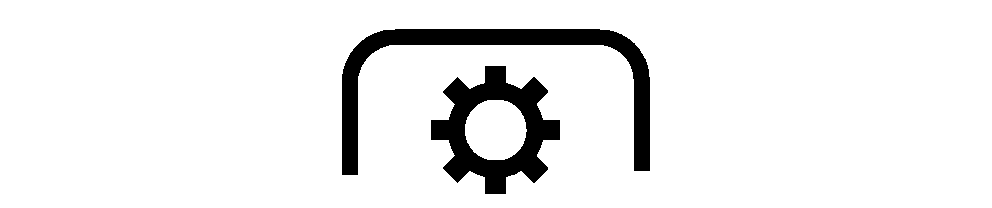

1. Nyomja meg a CommandARM™ kezelőszervek TLT gyorsgombját.

   MEGJEGYZÉS: A H funkció billentyű megnyomásakor pipa jelenik meg a hátsó TLT bekapcsoló jelölőnégyzetben (D). A gyújtáskulcs minden egyes elfordítása után újra ki kell jelölni a hátsó TLT bekapcsoló jelölőnégyzetet.

2. Nyomja meg a hátsó TLT bekapcsoló, H funkció billentyűt.

3. Tolja lefele és előre a TLT kapcsolót (A). Hátsó TLT és szerviz riasztás visszajelző jelenik meg sarokoszlop kijelzőn, 5 figyelmeztető hangjelzés hallható, villog a vészjelző lámpa (C), és a CommandCenter™ kijelzőn megjelenik a HÁTSÓ TLT KÜLSŐ VEZÉRLŐKAPCSOLÓ AKTÍV felirat. A hátsó TLT még nincs bekapcsolva.

4. A hátsó TLT állandó bekapcsolásához tartsa lenyomva a külső hátsó TLT kapcsolót (B) amíg a vészjelző lámpa (C) villogása abbamarad. A sarokoszlop és a CommandCenter szerviz riasztás eltűnik.

   Ha csak rövid időre kívánja bekapcsolni a hátsó TLT-t, például, hogy a bordákat egy vonalba állítsa a munkaeszköz bordáival, csak egyszer nyomja meg a külső TLT kapcsolót (B), miközben a vészjelző villog. Megjelenik a sarokoszlop és a CommandCenter szerviz riasztás. A vészjelző lámpa továbbra is villog.

A hátsó TLT kikapcsolásához egyszer nyomja meg a külső TLT kapcsolót, vagy húzza vissza a hátsó TLT kapcsolót bármikor. Megjelenik a sarokoszlop és a CommandCenter szerviz riasztás. A vészjelző lámpa villogni kezd.
