GreenStar™ rendszer komponensek beszerelése

FONTOS: Ez a jármű egy vagy több CAN-Bus hálózatot alkalmaz. Nem azonosított eszköz/kiegészítő csatlakoztatása a gép hálózatához, a gép teljesítményének csökkenését vagy működési hibáját okozhatja. Továbbá, nem azonosított eszközöket amelyek a traktor funkcióit is kezelhetik, ne csatlakoztasson a munkaeszköz vezérlő hálózathoz (ISOBUS).

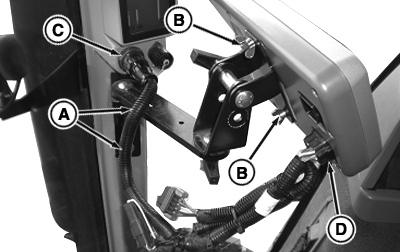

RXA0104665-UN-10SEP09

Szerelje fel a tartót a fülkeoszlop rögzítési pontjaira

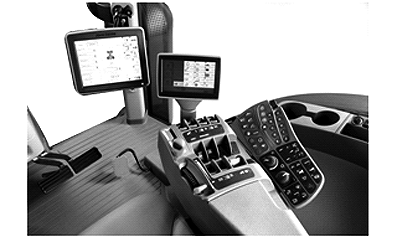

RXA0109995-UN-20AUG10

GreenStar monitor elölnézet

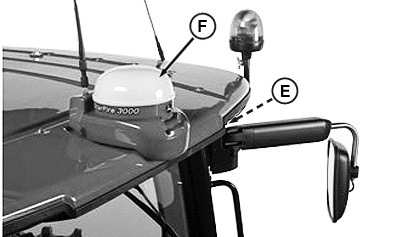

RXA0109999-UN-20AUG10

Kösse be a StarFire antennát

A - Fülkeoszlop rögzítési pontok

B - Szárnyas anya (2 db)

C - GreenStar sarokoszlop csatlakozó

D - GreenStar kijelző csatlakozó

E - StarFire™ vevő csatlakozó

F - StarFire műholdvevő

1. Szerelje fel a tartót a fülkeoszlop rögzítési pontjaira (A).

2. Rögzítse a monitort a tartón a szárnyas anyákkal (B) (a monitor tartozéka).

3. Csatlakoztassa a vezetéket a sarokoszlop aljzatához (C) és az alsó GreenStar kijelző csatlakozójához (D) a monitor hátulján.

4. Állítsa be a monitor helyzetét úgy, hogy azt kényelmesen elérhesse és ne zavarja a kilátást.

5. Csatlakoztassa a StarFire™ vevő csatlakozóját (E) a StarFire vevőhöz (F).

   MEGJEGYZÉS: A kompatibilis adapter vezetékek tekintetében forduljon a John Deere™ képviselőjéhez.
