A motorolaj és szűrő cseréje

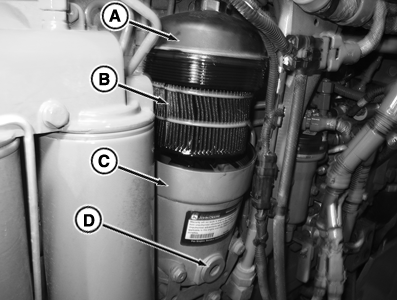

RXA0110206-UN-26AUG10

Az olaj leeresztése és a szűrő cseréje

RG11628-UN-01FEB01

Az olaj leeresztése és a szűrő cseréje

A - Szűrő fedél

B - Szűrő

C - Olajszűrő ház

D - Dugó

MEGJEGYZÉS: Az új vagy felújított nedves perselyes motorok Break-In Plus olajjal végzett bejáratás alatti karbantartási periódusának legalább 100 órának kell lennie, hogy biztosítsa a gyűrűk és betétek felületének összekopását. A 100 órás minimum periódus vonatkozik az összes új és felújított motorra. A maximális szerviz periódus megegyezik az adott motorra vonatkozó Motorolaj és szűrő karbantartási periódusok ajánlásaiban megadottakkal — Átmeneti Tier 4 és III B szintű motorok esetében a jelen Kezelési utasítás 90. fejezetében.

Az ezt követő olajcserékre a Motorolaj és szűrő karbantartási periódusok előírásai vonatkoznak — Átmeneti Tier 4 és III B szintű motorok esetében a jelen Kezelési utasítás 90. fejezetében.

1. Járassa a motort körülbelül 5 percig, hogy az olaj felmelegedjen, majd állítsa le a motort.
2. Vegye le a motorolaj beöntő sapkát (a szintjelző pálcánál).MEGJEGYZÉS: A leeresztő dugó helye kissé változhat a motorbeépítés függvényében.

3. Távolítsa el a motorolaj leeresztő dugót, és engedje le a karterből az olajat, amíg meleg a motor.MEGJEGYZÉS: Ne vegye ki a dugót (D) az olajszűrő ház aljából. Az olaj automatikusan visszafolyik a forgattyúsházba, amikor a szűrőt kiveszi.

4. Egy 32 mm-es kulcs segítségével csavarja ki az olajszűrő fedelét (A) és az ábra szerint emelje meg, hogy a szűrőből (B) az olaj az olajteknőbe folyhasson.
5. Távolítsa el a szűrő fedelet a hozzá csatlakozó olajszűrővel együtt.

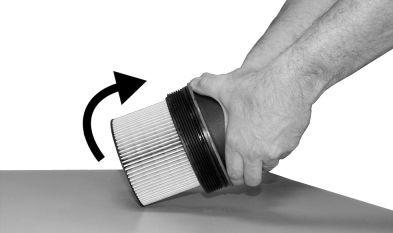

6. A fedelet megfogva ütögesse a szűrőt egy kemény felülethez, hogy a fedél lejöjjön a szűrőről. Dobja ki – megfelelő helyre – a régi szűrőt.
7. Távolítsa el a régi ó-gyűrűt, és cserélje ki az új szűrőhöz kapott új ó-gyűrűre.
8. Nyomja be az új szűrőt a fedélbe, míg az bekattan a helyére.
9. Helyezze vissza a szűrőt és a fedelet a szűrőházba, majd húzza meg a fedelet az előírt nyomatékra.

   Részegység	Méret	Specifikáció
   Olajszűrő fedél
   Burkolat	Meghúzási nyomaték	40 Nm (30 lb-ft)

10. Csavarja vissza a leeresztő dugót, ha az olaj lefolyt a motorból.
11. Öntse fel a motort az évszaknak megfelelő viszkozitású olajjal.

    Részegység	Méret	Specifikáció
    Motorolaj	Feltöltési mennyiség	25 l (26.4 qt)

12. Indítsa be a motort, s ellenőrizze nincs e valahol szivárgás.
13. Állítsa le a motort. Ellenőrizze ismét az olajszintet.
