Műszerek - Hűtőfolyadék hőmérséklet, Motorolaj nyomás és Üzemanyagszint

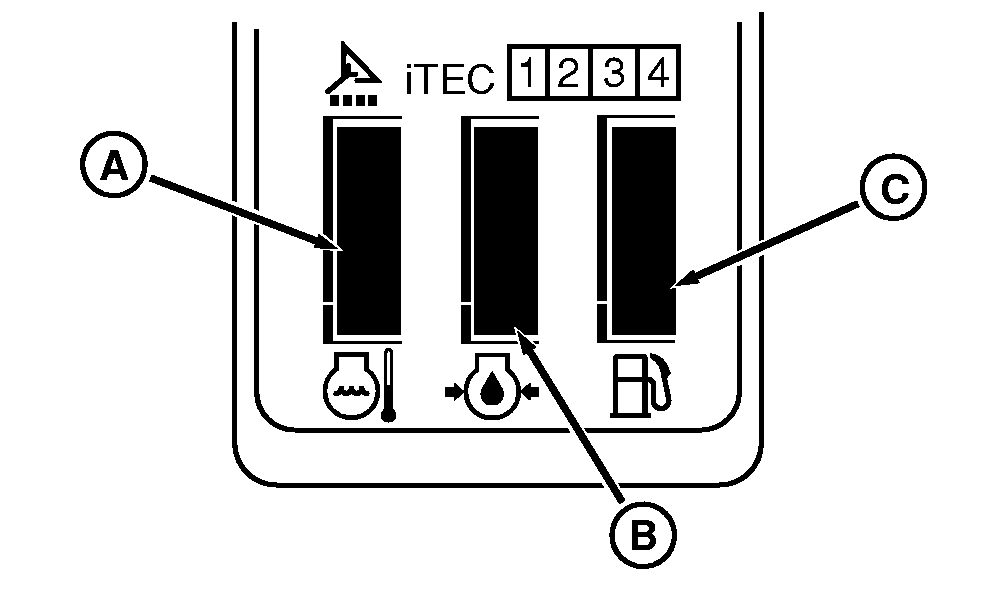

RXA0099154-UN-27JAN09

A - Hűtőfolyadék hőmérséklet mérő

B - Motorolaj nyomásjelző óra

C - Üzemanyagszint-jelző óra

A – Hűtőfolyadék hőmérséklet-jelző: A motor hűtőfolyadék hőmérsékletet mutatja 40 – 120 °C (104 – 248 °F) között. Egyetlen szegmens sem világít, ha a hűtőfolyadék hőmérséklete 40 °C (104 °F) alatt van. Valamennyi szegmens világít, ha a hőmérséklet 120 °C (248 °F), vagy magasabb.

B – Motorolaj nyomásjelző óra: A motorolaj nyomását mutatja, 8 – 320 kPa (1 – 46 psi) között. Egyetlen szegmens sem világít, ha az olajnyomás túlságosan alacsony, 0 – 7 kPa (0 – 1 psi). Az összes szegmens világít, amikor a nyomás 320 kPa (46 psi), vagy e fölötti érték.

C – Üzemanyagszint-jelző: A tartályban lévő üzemanyag mennyiségét mutatja. Minden világító szegmens az üzemanyagtartály teljes űrtartalmának 4%-át jelenti. Ha az üzemanyagtartály tele van, valamennyi szegmens világít. Ha csak az alsó szegmens világít, az üzemanyagtartály már majdnem üres, kb. 40 – 60 l (10 – 15 gal) maradt a tartályban.
