A mechanikus mellsőkerék-hajtás és független csuklós felfüggesztés mellső gumiabroncs, sárvédő és kormányütköző beállításai

MEGJEGYZÉS:

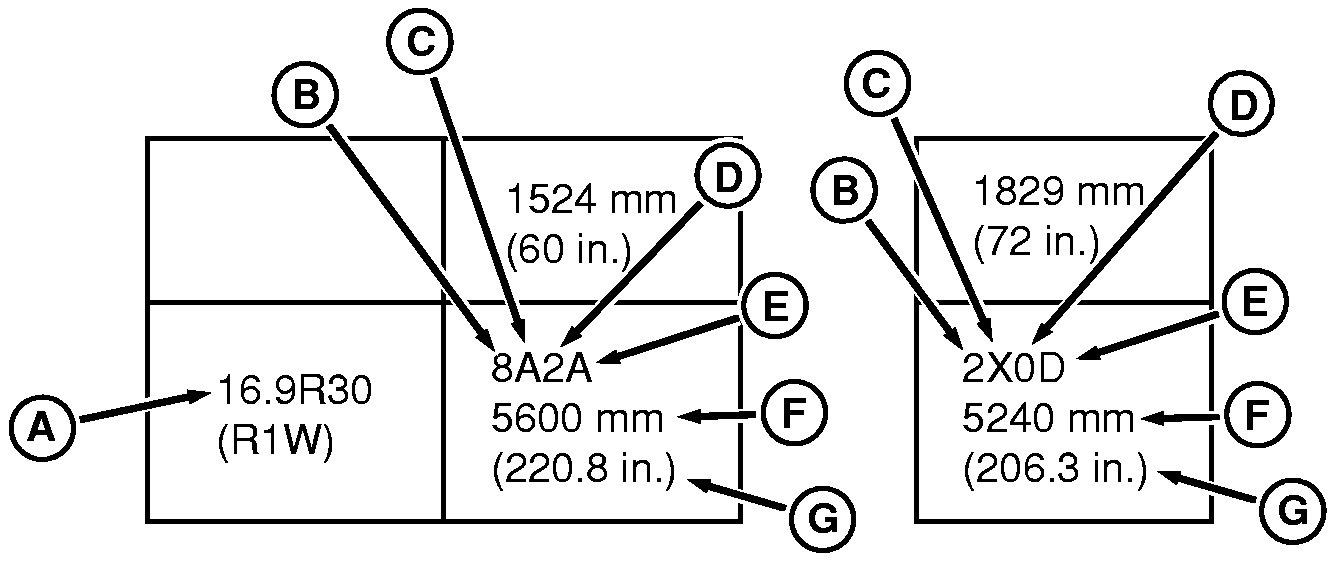

RXA0083932-UN-08SEP05

A gumiabroncs opció táblázat magyarázata

A - Gumiabroncs méret

B - Két- vagy nyolchelyzetű kerékpántok

C - Nyomtáv beállítás

D - Kormányütköző beállítása

E - Sárvédő beállítások

F - Fordulási sugár milliméterben

G - Fordulókör sugár collban

Az oldal tetején lévő első sorban a nyomtávok találhatók mm-ben és collban.

Az első oszlop (A) a gumiabroncs méreteket tartalmazza.

A második oszlop első száma (B) azt jelzi, hogy két-, vagy nyolcpozíciós kerékpántról van-e szó. Az első betű (C) azt a példát azonosítja, amelyet a Nyolcpozíciós kerekek beállításai címszó alatti ábrákból használni kell. A kétpozíciós kerekeknél csak két lehetőség van, befelé, vagy kifelé néz. Ebben a táblázatban “X” jelzi a befelé, a “Z” pedig a kifelé állítást. A következő szám (D) a kormányütköző megfelelő helyzetét adja meg. Az utolsó betű (E) a sárvédő beállítást jelzi, ami vagy a merev hajtott mellső híd sárvédő beállításaiból, vagy a független kerékfelfüggesztés sárvédő beállításaiból származik. A két adat (F) és (G) a fordulókör sugarat adja meg milliméterben és inch-ben. Amennyiben az utolsó karakter egy “w” betű, ez azt jelzi, hogy az alkalmazáshoz széles sárvédőre van szükség.
