A traktor konfigurálása a GPS/radar esetén

A radarral szerelt traktorokat újra kell konfigurálni (beállítani), amikor GPS vevőt, mint valós sebességjel bemenetet csatlakoztatja. A traktor konfigurálásához:

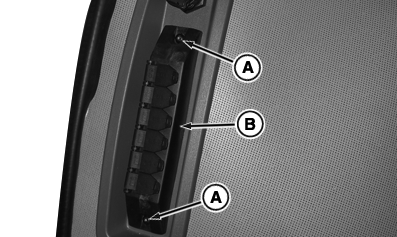

RXA0100215-UN-23JAN09

Vegye ki a csavarokat és az opciós kiegészítő elektromos elosztó aljzatot

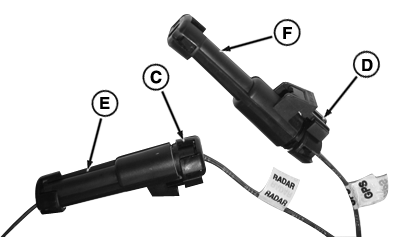

RXA0100213-UN-23JAN09

Speciális radar csatlakozók

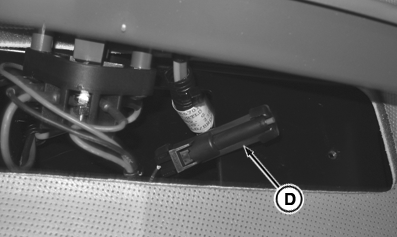

RXA0100217-UN-23JAN09

Távolítsa el a dugót

A - Csavarok

B - Soraljzat

C - Radar csatlakozó

D - GPS csatlakozó

E - Traktor csatlakozó

F - Porvédő fedél

1. Vegye ki a csavarokat (A) és vegye ki a soraljzatot (B), ha van vagy a burkoló lemezt.
2. A jobb oldali kezelőpult alatt keresse meg a “GPS” és a “Radar” felirattal ellátott vezetékeket.
3. Kösse le a radar csatlakozóját (C) a vezetékköteg csatlakozójáról (E).
4. Vegye le a GPS csatlakozóról (D) a porvédő sapkát (F).
5. Dugja a GPS csatlakozóját a vezetékköteg csatlakozójába és tegye fel a porvédő sapkát a radar csatlakozójára.
6. Soraljzat beszerelése.

Azoknál a traktoroknál amelyek nincsenek felszerelve radarral, de GPS jelet akarnak használni, két vezérlő címet kell megváltoztatni. Forduljon a John Deere™ szervizhez.
