A kormányütköző beállítása standard hajtott mellső híd esetén

RW56647-UN-06OCT98

1. A kormányütközők beállítása előtt állítsa be a sárvédőket.

2. Válassza ki a kormányütköző megfelelő beállítási pozícióját a gumiabroncs méretének és a nyomtávnak megfelelően. Lásd a következő táblázatban.

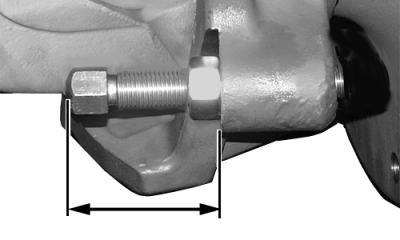

3. Állítsa be az ábra szerint a kormányütközőket a helyes pozícióba.

4. Húzza meg a kormányütköző kontraanyáit 250 Nm (185 lb-ft) nyomatékkal.

5. Fordítsa a kereket teljesen jobbra. Ütköztesse a kerékagyat ötször a kormányütközőnek. Ismételje meg a bal oldalon is.

6. Húzza meg a kormányütköző kontraanyáit 250 Nm (185 lb-ft) nyomatékkal.

7. FONTOS: Ezek a beállítási adatok maximális kerékelfordítás és híd billenés mellett legalább 25 mm (1 in.) hézagot hagynak. Maximális forduláskor a sárvédők nekiütközhetnek az oldalváznak. A hézagot és azt, hogy nem ütközik-e valamivel, a híd teljes elbillenése és a kormány teljes elfordítása mellett kell ellenőrizni.

   A kormánykerék teljesen balra, majd jobbra forgatásával ellenőrizze a hézagot.

   1300 MFWD kormányütköző pozíciók
   Pozíció	Kormányzási szög	A csavar hossza
   0	52°	43,6 mm (1.72 in.)
   1	47°	56,6 mm (2.23 in.)
   2	42°	69,6 mm (2.74 in.)
   3	37°	82,6 mm (3.25 in.)
   1500 MFWD kormányütköző pozíciók
   Pozíciók	Kormányzási szög	A csavar hossza
   0	48°	42,5 mm (1.67 in.)
   1	44°	56,6 mm (2.22 in.)
   2	39	75,0 mm (2.95 in.)
   3	35°	89.3 mm (3.51 in.)
