A vonórúd beállítása oldalirányban, kinyúlásban és magasságban

A vonórúd hosszának beállítása

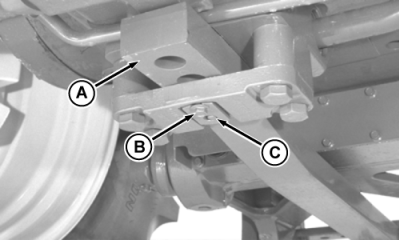

RW55309A-UN-22OCT99

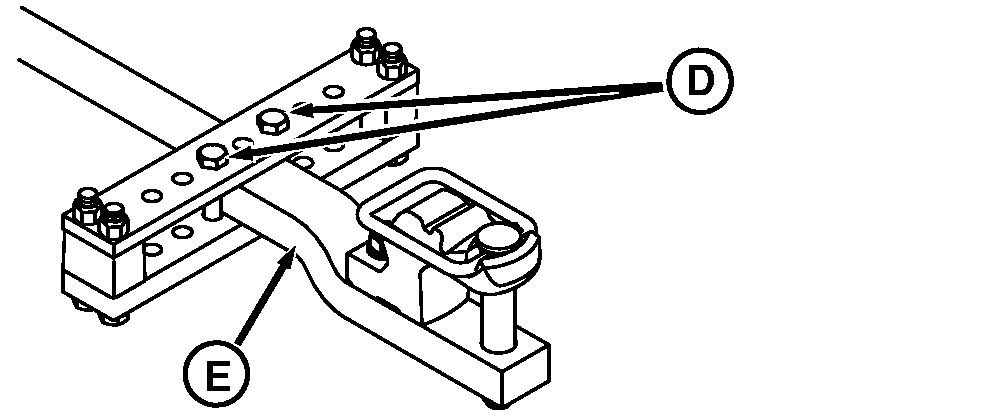

RXA0085803-UN-10JAN06

A - Vonórúd

B - Csavar

C - Rögzítő csap

D - Rögzítő csavarok

E - Eltolás

FONTOS: A TLT-hajtású munkaeszközök esetén a vonórudat (A) az ebben a fejezetben található TLT-hajtású munkaeszközök csatlakoztatása címszó alatti utasítások szerint kell beállítani.

Lazítsa meg a vonórúd rögzítő csavarokat (D).

Távolítsa el a rögzítőcsavart (B), a rögzítőcsapot (C) és a tartóhevedert!

Csúsztassa a vonórudat a kívánt helyzetbe.

Szerelje vissza a rögzítő csapot és a pántot.

Részegység	Méret	Specifikáció
Rögzítőcsavarok
Csavar	Meghúzási nyomaték	70 Nm (50 lb-ft)

Húzza meg a vonórúd rögzítő csavarjait az előírt nyomatékra.

Részegység	Méret	Specifikáció
Vonórúd rögzítő csavarok
Rögzítő csavarok	Meghúzási nyomaték	430 Nm (318 lb-ft)

A vonórúd magasságának beállítása

A vonórúd magasság a görbület (E) felfelé, vagy lefelé fordításával állítható. A beállítás a hossz beállításának lépései szerint végezze. Húzza ki a vonórudat teljesen és fordítsa meg.

FONTOS: A kengyelnek, ha használja, mindig a vonórúd tetején kell lenni.

A nagy terhelhetőségű tartót nem lehet úgy használni, hogy a vonórúd felfelé van fordítva.

A vonórúd beállítása oldalirányban

Vonórúd rögzítő csavarok eltávolítása.

Csúsztassa a vonórudat a kívánt helyzetbe.

Szereljen be egy rögzítőcsavart a vonórúd mindkét oldalán! Húzza meg a csavarokat az előírt nyomatékra.
