Rögzítőkengyel szerelvény felszerelése és használata

RW26279-UN-12JUN99

RXA0085808-UN-10JAN06

RW26282-UN-12JUN99

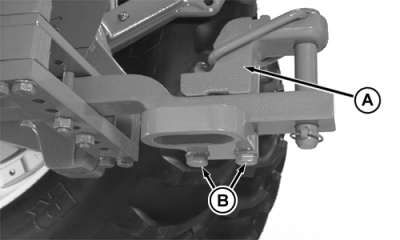

A - Kengyel

B - Csavar

C - Vonócsap fogantyúval

D - Rögzítő csap

FONTOS: A TLT tengely használata előtt, vagy amikor a TLT tengely beleérhet, távolítsa el a kengyelt.

A kengyelt (A) CSAK a vonórúd tetejére szabad szerelni.

Szerelje fel a kengyelt és húzza meg a csavarokat (B).

Részegység	Méret	Specifikáció
Kengyelrögzítő csavarok
3-es kategória	Meghúzási nyomaték	610 Nm (450 lb-ft)
4-es kategória	Meghúzási nyomaték	430 Nm (320 lb-ft)

Távolítsa el a rögzítő csapot (D). Emelje fel a fogantyút (C) és illessze a kengyel hornyába.

Csatlakoztassa a munkaeszközt.

Ha a vontatott munkaeszköz is rendelkezik kengyellel, a vonócsapot csak a vonórúdon dugja keresztül, a kengyel másik szárán ne. NE tolja át a csapszeget mind a négy tagon keresztül!
