TLT-hajtású munkaeszköz csatlakoztatása

TS1644-UN-22AUG95

RXA0058071-UN-29OCT01

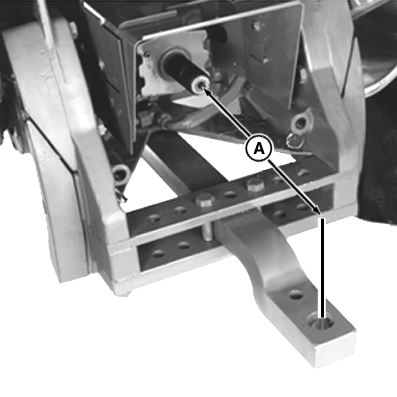

A - TLT-tengely vége és a vonócsap furatának távolsága

VIGYÁZAT: A forgó tengelyre történő felcsavarodás súlyos sérülést, vagy halált okozhat. Mielőtt beállítást végezne a gépen, csatlakoztatná azt, vagy a TLT-hajtású munkagép tisztításához fogna, ÁLLÍTSA LE A MOTORT és győződjön meg arról, hogy a TLT hajtótengely megállt-e.

A TLT védőburkolatok és a kardántengely burkolatai legyenek mindig felszerelve. Győződjön meg arról, hogy a TLT hajtótengely burkolata szabadon el tud-e fordulni. Viseljen mindig zárt ruházatot.

Rögzítse a vonórudat középhelyzetben és szerelje le a kengyelt.

	A TLT tengely végétől a
TLT tengely	vonócsap furatáig (A)
540 f/p - 6 bordás *	350 mm (14.0 in.)
1000 f/p - 21 bordás *	400 mm (16.0 in.)
1000 f/p - 20 bordás **	508 mm (20.9 in.)
* 35 mm-es (1 3/8 in.) tengelyátmérő
** 45 mm-es (1 3/4 in.) tengelyátmérő

A TLT tengely bekötése előtt előbb csatlakoztassa a munkaeszközt a vonórúdhoz. Ha a munkaeszközt a gyorskapcsoló kerethez csatlakoztatja, ügyeljen arra, hogy a vonórúd ne érhessen bele.

Csatlakoztassa a kardántengelyt a TLT-csonkhoz. Forgassa el a TLT csonkot egy kicsit kézzel, hogy a bordák egy vonalba essenek. Ügyeljen arra, hogy a kardánvilla a megfelelő pozícióban legyen és biztosan legyen rögzítve.

Állítsa be a TLT burkolatot a használandó TLT tengely méretének megfelelően.
