A TLT-tengely cseréje

RW55322A-UN-22OCT99

RW55488A-UN-22JUN99

A - Rögzítőgyűrű

B - Tengelycsonk

C - 540-es vége

D - 1000-es vége

E - Gyűrű

VIGYÁZAT: Kerülje a személyi sérülést. A TLT tengely a működés miatt forró lehet. Hagyja lehűlni a tengelyt, mielőtt megfordítaná.

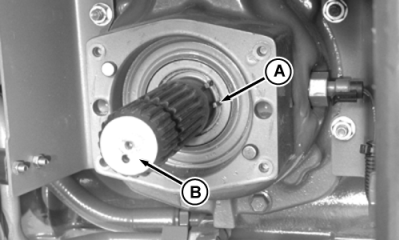

1. Távolítsa el a rögzítőgyűrűt (A), mely a 45 mm-es (1-3/4 in.), 20 bordás, 1000 1/perc TLT tengelycsonkot rögzíti. Gondosan tisztítsa meg a környékét.

   MEGJEGYZÉS: Forgassa el a rögzítőgyűrűt úgy, hogy a végei egybe essenek a tengely lelapolt részével.

2. Vegye ki a TLT tengelycsonkot (B) a házból.

3. Tisztítsa meg a tengelycsonkot alaposan és John Deere SD Polyurea kenőzsírral vagy más az Üzemanyag, kenőanyagok és hűtőfolyadék fejezetben meghatározott zsírral végezze el a kenését..

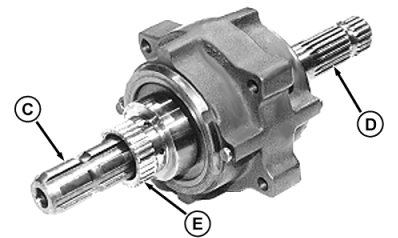

4. Válassza ki a TLT adapter 540 f/p (C), vagy 1000 f/p (D) fordulatú végét.

5. Tegye fel a tengelyre a bordás törőgyűrűt (E) és dugja be az adaptert a TLT házba.

   540 1/perc tengely - Beszerelés közben forgassa előre-hátra, hogy a tengely biztosan üljön a fészkében.

   1000 1/perc tengely - Beszerelés közben forgassa előre-hátra, hogy a tengely biztosan üljön a fészkében.

   A tengely akkor van a helyén, ha az elfordításhoz nagy erő szükséges.

6. Rögzítse az adaptert a négy csavarral.

   Részegység	Méret	Specifikáció
   TLT adapter csavarok
   Csavar	Nyomaték	52 Nm (70 lb-ft)

   FONTOS: Kerülje a TLT károsodását. Ha a tengelyt 1000 f/p akarja használni, mielőtt beszereli, gondosan tisztítsa meg a tengely végében lévő furatot.
