A standard hajtott híd és a független kerékfelfüggesztés mellső kerékcsavarjainak meghúzása

RW26463-UN-14AUG99

RW26464-UN-25AUG99

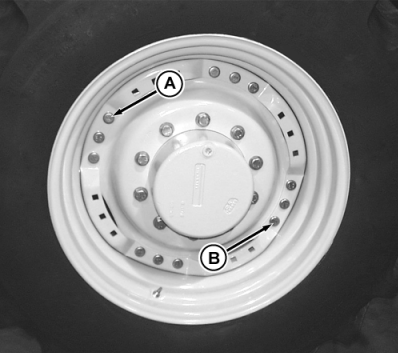

A - Keréktárcsa-kerékpánt szoros illesztésű furatok

B - Keréktárcsa-kerékpánt hosszúkás illesztett furatok

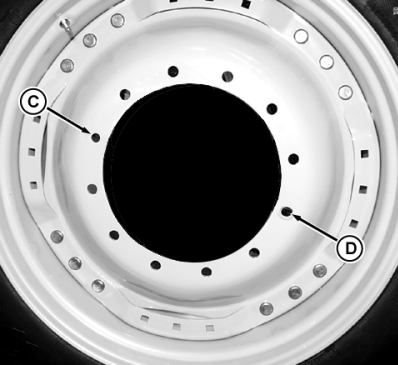

C - Keréktárcsa-kerékagy szoros illesztett furatok

D - Keréktárcsa-kerékagy hosszúkás illesztett furatok

VIGYÁZAT: Kerülje a lehetséges baleseteket. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti. A kerékcsavarok nagyon fontosak, rendszeres meghúzást igényelnek.

MEGJEGYZÉS: A központosítás javítása érdekében a keréktárcsa kis és nagy furatkörén is van egy szoros illesztésű furat és vele szemben, 180°-ra pedig egy hosszúkás illesztésű furat található.

Keréktárcsa a kerékpánthoz

Csavarja be és húzza meg kézzel a csavart a szoros illesztésű furatban (A).

Csavarja be és húzza meg kézzel a csavart a hosszúkás illesztésű furatban (B).

Csavarja be és húzza meg kézzel a többi csavart, melyek a keréktárcsát a kerékpánthoz rögzítik.

Csillag alakú meghúzási sorrendet alkalmazva húzza meg a keréktárcsát a kerékpánthoz rögzítő csavarokat az előírt nyomatékra.

Részegység	Méret	Specifikáció
Keréktárcsát a kerékpánthoz rögzítő csavarok	Meghúzási nyomaték	310 Nm (230 lb-ft)

Vezessen a traktorral körülbelül 100 m-t (110 yd) és húzza meg újra a csavarokat.

Ezt követően húzza meg ismét 3 és 10 üzemóra után.

A keréktárcsa rögzítése a kerékagyra

Csavarja be és húzza meg kézzel a csavart a szoros illesztésű furatban (C).

Csavarja be és húzza meg kézzel a csavart a hosszúkás illesztésű furatban (D).

Csavarja be és húzza meg kézzel a többi csavart, melyek a keréktárcsát a kerékagyhoz rögzítik.

Csillag alakú meghúzási sorrendet alkalmazva húzza meg a keréktárcsát a kerékagyhoz rögzítő csavarokat az előírt nyomatékra.

Részegység	Méret	Specifikáció
Keréktárcsát a kerékagyhoz rögzítő csavarok	Meghúzási nyomaték	600 Nm (445 lb-ft)

Vezessen a traktorral körülbelül 100 m-t (110 yd) és húzza meg újra a csavarokat.

Húzza meg a csavarokat 3, majd 10 ÜZEMÓRA után ismét, ezután húzza meg a csavarokat az első héten MINDEN NAP.
