A kerékösszetartás ellenőrzése hajtott merev mellső híd és független kerékfelfüggesztés esetén

RXA0056533-UN-29AUG01

1. MEGJEGYZÉS: A független kerékfelfüggesztés esetén azon kívül, hogy a mellső kerekek egyenesben állnak, a független kerékfelfüggesztés is középszintben kell legyen.

   Ügyeljen arra, hogy a kerekek egyenesen előrefelé álljanak, miután a traktorral legalább 15,24 m-t (50 ft) egyenesen haladt.

2. Győződjön meg arról, hogy a traktor két oldalán a kormány munkahenger szárai egyforma mértékben nyúlnak-e ki.

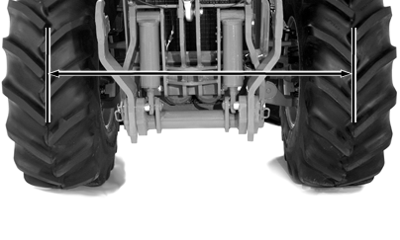

3. Mérje meg a kerekek középvonala közötti távolságot a kerékagy magasságában. Jelölje meg azt a pontot, ahol mért.

4. Guruljon előre a traktorral annyit, hogy a mellső kerekek 180°-al elforduljanak.

   MEGJEGYZÉS: Amikor a kerekek hátulján mér, ügyeljen arra, hogy a mellső és a hátsó mérés a gumiabroncsoknak ugyanattól a pontjától történjen. Ha a gumiabroncs mellső mérése a középvonaltól történt, akkor a gumiabroncs hátulján is a középvonaltól kell mérni. A hátsó mérés végzésekor a hajtómű útban lehet. Mérje meg a gumiabroncstól a traktor két oldalán lévő rakodó tartóbak között, és adja hozzá a hajtómű szélességét, 512 mm-t (20.2 in.).

5. Ismételje meg a 3-as lépést a kerék hátsó részén is, ugyanazon a ponton.

6. Határozza meg a mellső és a hátsó méret különbségét. A méret lehet hátul a nagyobb, vagy elől (kerékösszetartás, vagy széttartás), de a különbségük kisebb kell legyen mint 3 mm (1/8 in.).
