Független csuklós felfüggesztés - kormányütközők beállítása

RXA0053863-UN-17OCT01

RXA0064851-UN-17JAN03

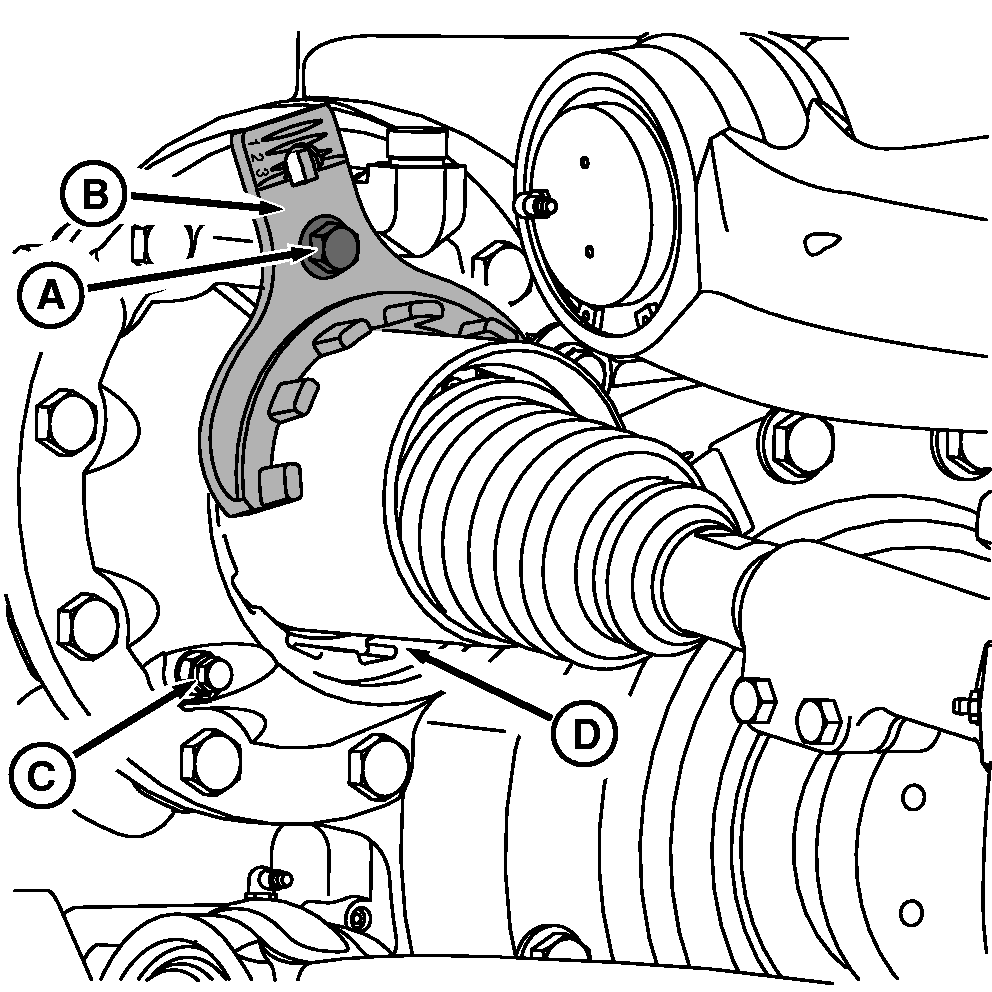

A - Rögzítőcsavar

B - Szerszám

C - Légtelenítő csavar

D - Rúd vezető

E - Kormányütköző helyzetét mutató jelek

F - Külső perem

VIGYÁZAT: A mellső hárompont-emelővel rendelkező traktoroknál kerülje a személyi sérülést és a traktor károsodását. NE használja a mellső hárompont-emelőt a traktor megemelésére. Használjon megfelelő emelő-berendezést.

1. Határozza meg a kormányütköző megfelelő beállítási pozícióját a gumiabroncs méretének és a nyomtávnak megfelelően.

2. Szerelje le a hídról a csavart (A) és a kulcsot (B).

3. Lazítsa meg a légtelenítő csavart (C) és a kontraanyát.

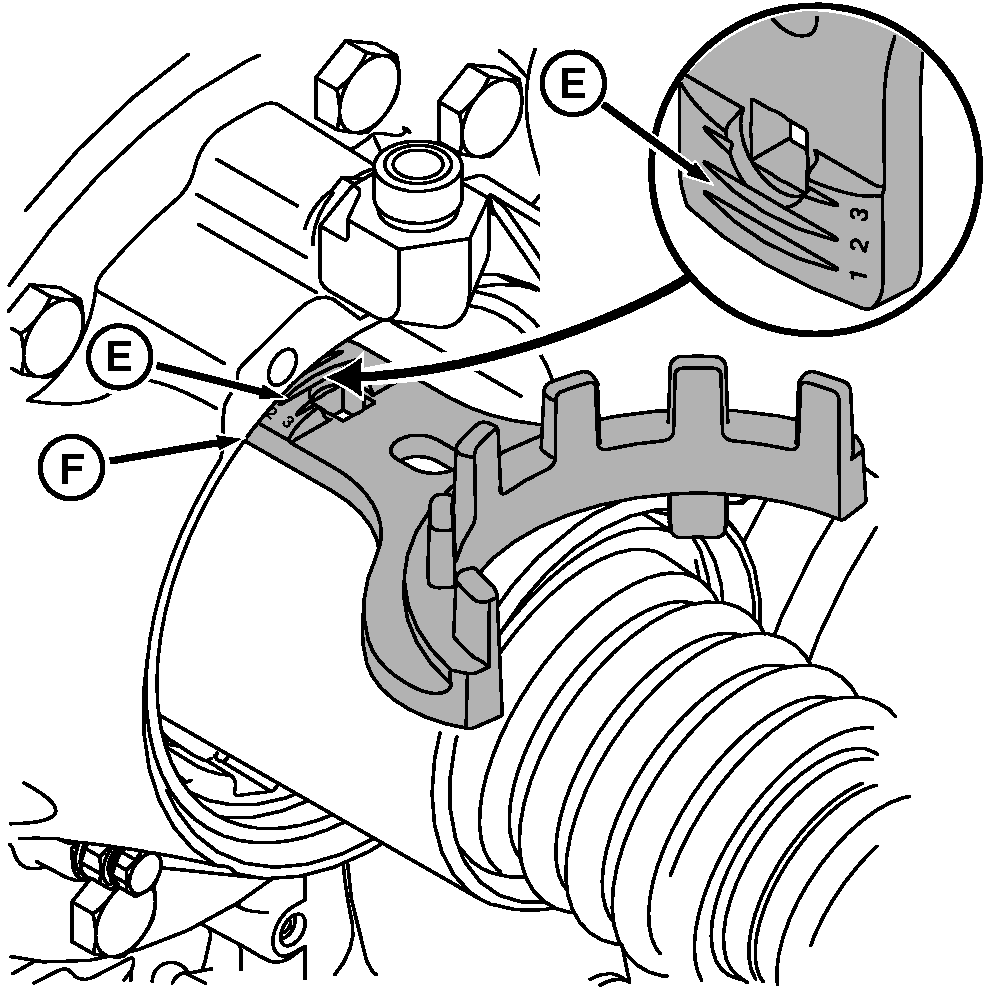

4. MEGJEGYZÉS: A kormányütköző nulla helyzetének ellenőrzéséhez helyezze be a kulcsot a jobb oldalt mutató ábra szerint, a kulcs a külső peremmel (F) egyvonalban lesz.

   Ellenőrizze a rúd vezetőjének (D) pillanatnyi helyzetét a kulcson lévő jelek (E) segítségével.

5. A kulcs (B) segítéségével forgassa a rúd vezetőt (D) a helyes kormánypozíciónak megfelelő állásba.

6. Fordítson a vezetőn éppen annyit, hogy a kulcsot és a rögzítő csavart (A) vissza lehessen szerelni.

   Részegység	Méret	Specifikáció
   Rögzítő csavar	Meghúzási nyomaték	125 Nm (90 lb-ft)

7. Húzza meg a légtelenítő csavart (C) és a kontraanyát.

   Részegység	Méret	Specifikáció
   Légtelenítő csavar és kontraanya
   Csavar	Meghúzási nyomaték	40 Nm (30 lb-ft)
   Kontraanya	Meghúzási nyomaték	15 Nm (12 lb-ft)

8. Végezze el a beállítást a mellső differenciálház másik oldalán is.

9. FONTOS: Ezek a beállítási adatok maximális kerékelfordítás és híd billenés mellett legalább 25 mm (1 in.) hézagot hagynak. Maximális forduláskor a sárvédők nekiütközhetnek az oldalváznak. A hézagot és azt, hogy nem ütközik-e bele valamibe, a teljes billenés és a teljes elfordulás mellett kell ellenőrizni.

   A kormánykerék teljesen balra, majd jobbra forgatásával ellenőrizze a hézagot.
