Hátsó belső kerekek — Beállítás és meghúzás

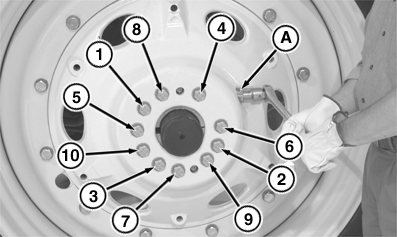

RXA0056944-UN-10OCT01

A belső kerék látható

A - Állító fogaskerék

VIGYÁZAT: Kerülje a személyi sérülést. Soha ne járassa a motort sebességbe kapcsolt hajtóművel és felemelt hátsó kerekekkel. A hajtott mellső kerekek lehúzhatják a hátsó kerekeket a bakról. A tengely forgatásához a kapcsolja ki a mellső kerékhajtást és kapcsolja a hajtóművet SEMLEGESBE. Soha ne használja a traktort laza kerékpánttal, kerékkel, vagy kerékaggyal.

FONTOS: Gondosan kövesse a lépéseket. Egy hibás lépés a kerékagy töréséhez vezethet.

1. Vízszintes talajon emelje fel a traktort úgy, hogy a tengely fogazása felfelé essen.

2. Lazítsa ki (de ne vegye ki) annyira a szorítókúp csavarjait (1-10), hogy a kereket mozgatni lehessen.

3. FONTOS: Ne lazítsa meg és ne vegye ki a belső kulcsnyílású csavarokat. Ha ezt teszi, a kerék megszorulását, vagy károsodását okozhatja.

   Hibás meghúzási sorrend és meghúzási eljárás a kerék szorítókúpjának károsodását eredményezheti.

   Az állító fogaskerék (A) forgatásával állítsa a kereket a kívánt helyzetbe.

   MEGJEGYZÉS: Az ikerkeréknek nincs állító fogaskereke.

   VIGYÁZAT: Kerülje a lehetséges baleseteket. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti. A kerékcsavarok nagyon fontosak, rendszeres meghúzást igényelnek.

4. Húzza meg a szorítókúp csavarjait (1—10) a számozásnak megfelelő sorrendben az előzetes meghúzási nyomatékra, majd a számozásnak megfelelően (1—10) a második nyomatékra.

   Részegység	Méret	Specifikáció
   Szorítókúp csavarok	Kezdő nyomaték	204 Nm (150 lb-ft)
   Szorítókúp csavarok	Második nyomaték	410 Nm (300 lb-ft)

5. FONTOS: A szorítókúp egyes csavarjai meghúzás közben meglazulhatnak. Ismételje meg a szorítókúp csavarjainak meghúzását a csillag alakú meghúzási sorrendben addig, míg minden csavar a helyes nyomatékra nincs húzva. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti.

   Vezessen a traktorral körülbelül 100 m-t (110 yd) és húzza meg a csavarokat a korábban részletezett módszer szerint a végleges meghúzási nyomatékra.

   Részegység	Méret	Specifikáció
   Szorítókúp csavarok	Végleges nyomaték	600 Nm (445 lb-ft)

6. Húzza meg a csavarokat 3, majd 10 ÜZEMÓRA után, ezt követően pedig MINDEN NAP az üzemeltetés első hetében.
