Beállítás és meghúzás—Nagy teherbírású ikerkerekek (10 vagy 12 agycsavarral)

RXA0091580-UN-20NOV06

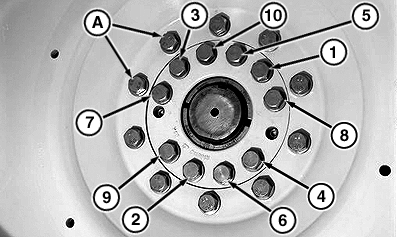

Nagy teherbírású kerékagy - 10 csavaros (120 mm-es tengely)

RXA0097661-UN-03APR08

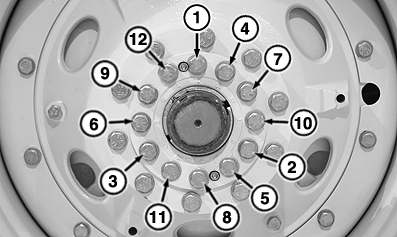

Nagy teherbírású kerékagy - 12 csavaros (120 mm-es tengely)

A - Csavarok

VIGYÁZAT: Kerülje a személyi sérülést. Soha ne járassa a motort, sebességbe kapcsolt hajtóművel a kerekek beállítása közben. A talajon lévő kerekek lehúzhatja az alátámasztott kerekeket a bakokról.

Soha ne használja a traktort laza kerékpánttal, kerékkel, vagy kerékaggyal.

FONTOS: A traktorok 12 csavarral rögzített, nagy teherbírású kerekekkel és 10 vagy 12 csavaros kerékagyakkal vannak ellátva. A számok a megfelelő meghúzási sorrendet jelölik a keréktárcsa és az agy között.

Gondosan kövesse a lépéseket. Egy hibás lépés a kerékagy töréséhez vezethet.

FONTOS: Tisztítsa le a festéket, a zsírt, a rozsdát és egyéb szennyeződést a tengelyről a kerékagyak és a perselyek felszerelése, beállítása előtt. NE kenje meg semmilyen kenőanyaggal a csavarokat, illetve a meneteket.

1. Vízszintes talajon emelje meg a traktort és bakolja alá.

2. Lazítsa meg annyira (de ne vegye ki) a szorítókúp csavarjait (1—10 vagy 1—12), hogy a kereket mozgatni lehessen.

   FONTOS: Ne lazítsa meg és ne vegye ki a belső kulcsnyílású csavarokat. Ha ezt teszi, a kerék megszorulását, vagy károsodását okozhatja.

3. MEGJEGYZÉS: Az állító szerszám a nagy teherbírású kerékagyakhoz nem használható.

   Állítsa a kereket a kívánt helyzetbe.

4. Ügyeljen arra, hogy a kerék a tengelyre merőlegesen álljon és húzza meg a csavarokat (1—10 vagy 1—12) a számozásnak megfelelő sorrendben az előírt kezdő nyomatékra.

   Részegység	Méret	Specifikáció
   Csavarok (A)	Kezdő nyomaték	405 Nm 300 lb-ft

5. Húzza meg a csavarokat (1—10 vagy 1—12) a számozásnak megfelelő sorrendben a végleges meghúzási nyomatékra.

   Részegység	Méret	Specifikáció
   Csavarok (A)	Végleges nyomaték	610 Nm 450 lb-ft

   FONTOS: Ismételje meg a meghúzási folyamatot a meghúzási sorrendben addig, míg MINDEN csavar a helyes nyomatékra nincs húzva. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti.

6. Csillag alakú meghúzási sorrendet alkalmazva húzza meg a keréktárcsát a kerékagyhoz rögzítő csavarokat (A) az előírt nyomatékra.

   Részegység	Méret	Specifikáció
   A csavarok (A) kezdeti nyomatéka	Kezdeti nyomaték	405 Nm 300 lb-ft
   A csavarok (A) végleges nyomatéka	Végleges nyomaték	610 Nm 450 lb-ft

7. Vezessen a traktorral körülbelül 100 m-t (110 yd) és húzza meg a csavarokat újra a számozásnak megfelelő sorrendben 610 Nm (450 lb-ft) nyomatékkal.

8. FONTOS: Ha a traktor lelazult szorítókúppal dolgozott 4 - 5 órán át, akkor a kúpot ki kell cserélni.

   Húzza meg a csavarokat 3, majd 10 ÜZEMÓRA után, ezt követően pedig MINDEN NAP az üzemeltetés első hetében.
