A hatpozíciós SCV vezérlőkarok használata

RXA0101983-UN-08APR09

CommandARM

RXA0083125-UN-10AUG05

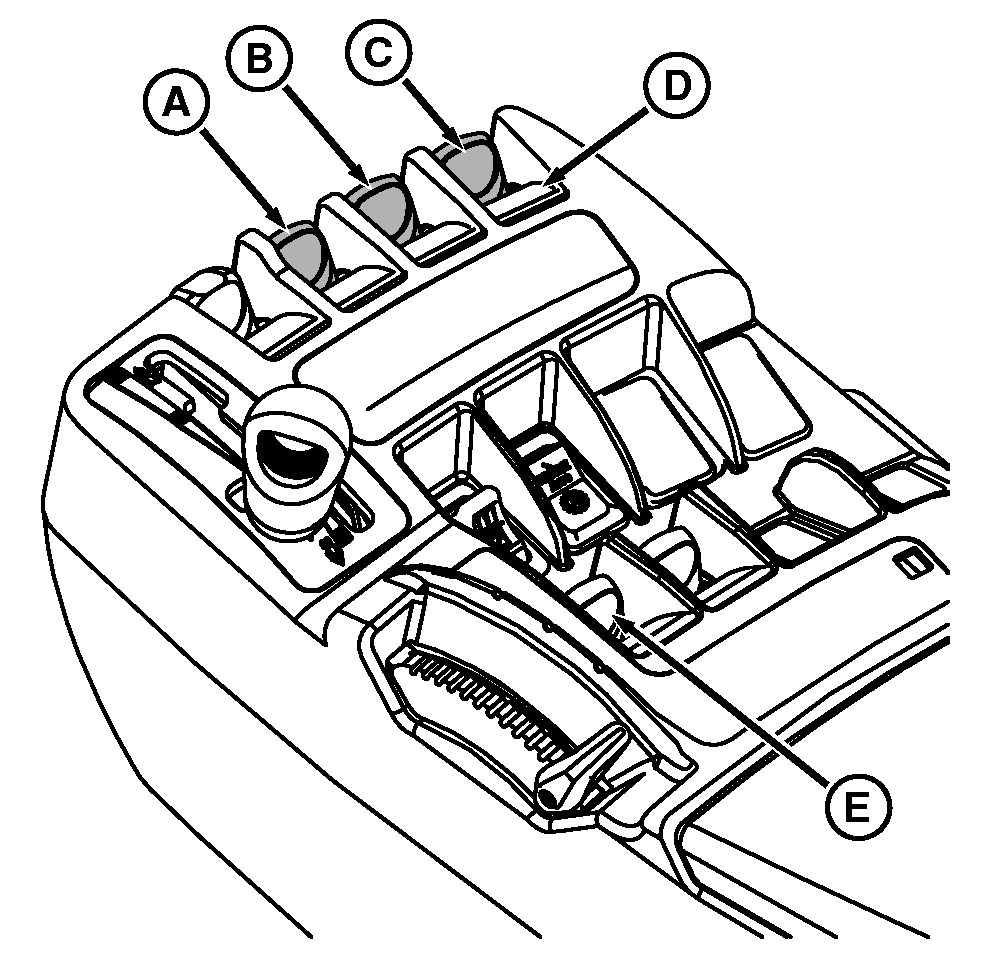

Kartámla kezelőszervek—Hatpozíciós SCV vezérlőkarok

A - SCV I

B - SCV II

C - III-as vezérlőkar

D - Fedél

E - IV-es SCV

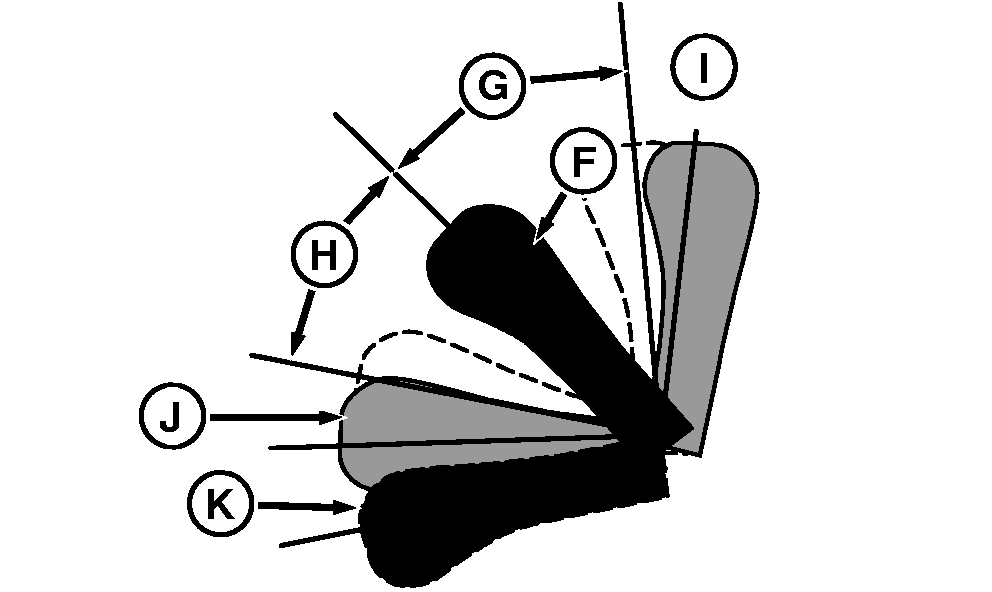

F - Hidraulika szelep vezérlőkar (semlegesben)

G - Kitol tartomány

H - Visszahúz tartomány

I - Kitol reteszelt állás

J - Visszahúz reteszelt állás

K - Úszás

VIGYÁZAT: A személyi sérülések elkerülése érdekében győződjön meg arról, hogy a tömlők nincsenek-e felcserélve. Amennyiben a tömlőket felcseréli, a munkahenger fordítva működik.

MEGJEGYZÉS: Az úszó helyzet a munkaeszköz kikapcsolásakor a hidromotor “leforgásának” biztosítására is használható. A vezérlő kar csak a semleges és az úszó helyzetben marad ott, anélkül, hogy tartani kellene.

• Semleges (F)—A kar visszatér középhelyzetbe, amikor elengedi, kivéve, ha úszó helyzetben van.
• Kitol(hátrafelé, a semleges és a reteszelt kitol állás között) - változtatható olajáram a munkahenger kitolásához, a kar elmozdításával arányos sebességű mozgás, középhelyzetbe visszaengedve az olajáram leáll.
• Reteszelt kitol (I) (hátrafelé kattanásig, "klikk" állás)—időreteszelt olajáram a munkahenger kitolásához, a beállított időtartamig és a beállított áramlási mennyiséggel. (Nézze meg az IDŐRETESZELÉS BEÁLLÍTÁSA és az SCV ÁRAMLÁSI MENNYISÉGÉNEK BEÁLLÍTÁSA címszavak alatt, ebben a fejezetben.). A kar elengedésekor visszatér semleges helyzetbe.
• Visszahúz (előrefelé, a semleges és a reteszelt visszahúz között)—Változtatható olajáram a munkahenger visszahúzásához, a kar elmozdításával arányos sebességű mozgás, középhelyzetbe visszaengedve az olajáram leáll.
• Reteszelt visszahúz (J) (előrefelé kattanásig, "klikk" állás)—Időreteszelt olajáram a munkahenger visszahúzásához, a beállított időtartamig és a beállított áramlási mennyiséggel. (Nézze meg az IDŐRETESZELÉS és a VEZÉRLŐSZELEP ÁRAMLÁSI MENNYISÉGÉNEK BEÁLLÍTÁSA címszavak alatt, ebben a fejezetben). A kar elengedésekor visszatér semleges helyzetbe.
• Úszó (K) (teljesen előre és le, rögzített helyzetbe)—A szelep a tartály felé nyitva van, lehetővé téve a munkahengernek a kitolódást és a visszahúzódást, hogy a munkaeszköz követhesse a talaj felszínét; a kikapcsoláshoz fel kell húzni a rögzített helyzetéből.

MEGJEGYZÉS: Ahhoz, hogy a munkaeszközből a hidraulika nyomást elengedje, járó motor mellett állítsa a vezérlőkart úszó helyzetbe.

Tolja a vezérlőkarok fedelét (D) előre, ha az SCV vezérlőszelepeket nem használja.
