Vezérlőkar—Kitol és Reteszelt kitol állás

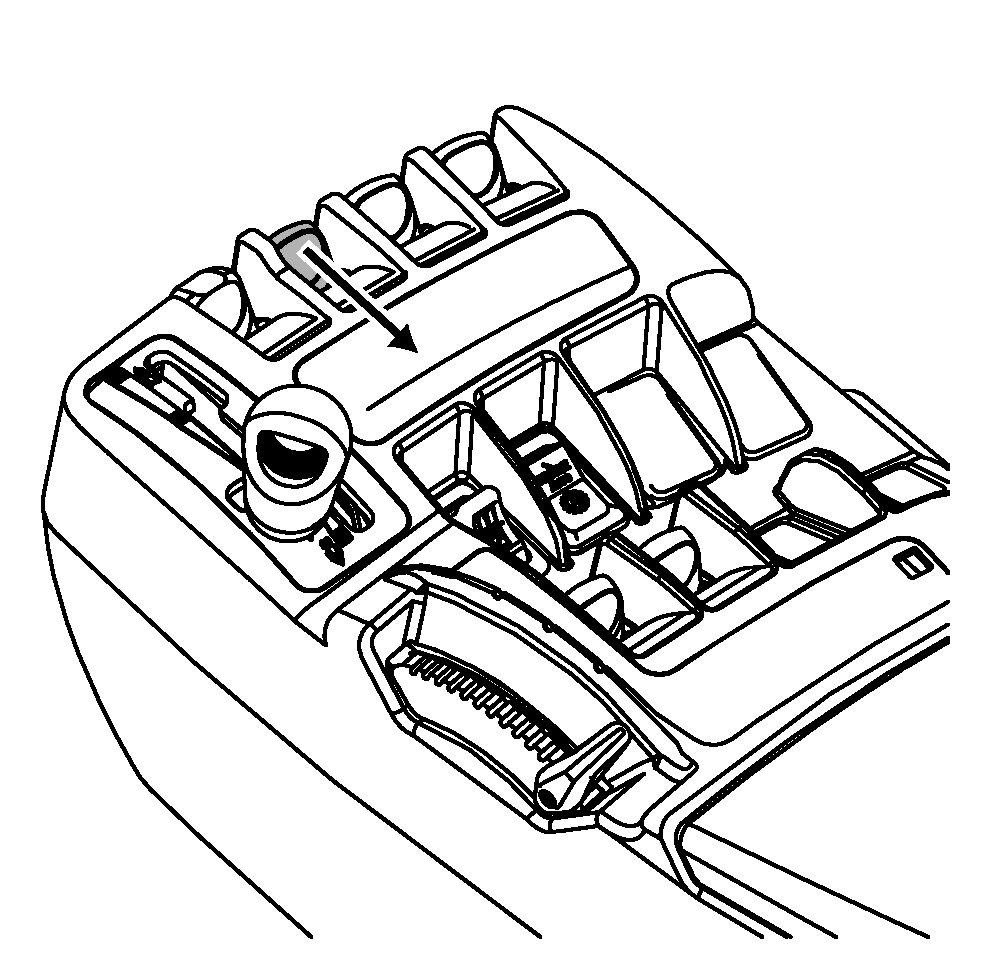

Kitol

RXA0101980-UN-08APR09

Húzza a kart a semlegesből kicsit hátra. A munkahenger változtatható sebességgel, lassan kitolódik. (Lásd az SCV áramlási mennyiségének beállítása címszó alatt, ebben a fejezetben.)

Húzza hátra a kart teljesen, hogy a munkahenger maximális sebességgel tolódjon ki. A reteszelt üzemmód az SCV beállított reteszelésétől függ.

MEGJEGYZÉS: A kitol állásban az időbeállítás figyelmen kívül van hagyva.

Reteszelt kitol

Húzza hátra kattanásig a vezérlőkart és engedje el. A kar visszatér semleges helyzetbe, de az olaj a TouchSet panelen beállított áramlási mennyiséggel tovább folyik. (Lásd az SCV áramlási mennyiségének beállítása és az időreteszelés beállítása címszavak alatt, ebben a fejezetben.)

Az áramlási idő mérése akkor kezdődik, amikor a kar kattan. Az SCV reteszelési idejét úgy kell beállítani, hogy a munkahenger teljesen kitolódjon, mire az idő lejár.

MEGJEGYZÉS: Ha a kar 0,8 mp-en belül nem tér vissza a reteszelt állásból semlegesbe, a reteszelés törlődik.

A reteszelés az SCV vezérlőkar semlegesből előre, vagy hátrafelé mozdításával törölhető.
