Vezérlőkar—Visszahúz és Reteszelt visszahúz állás

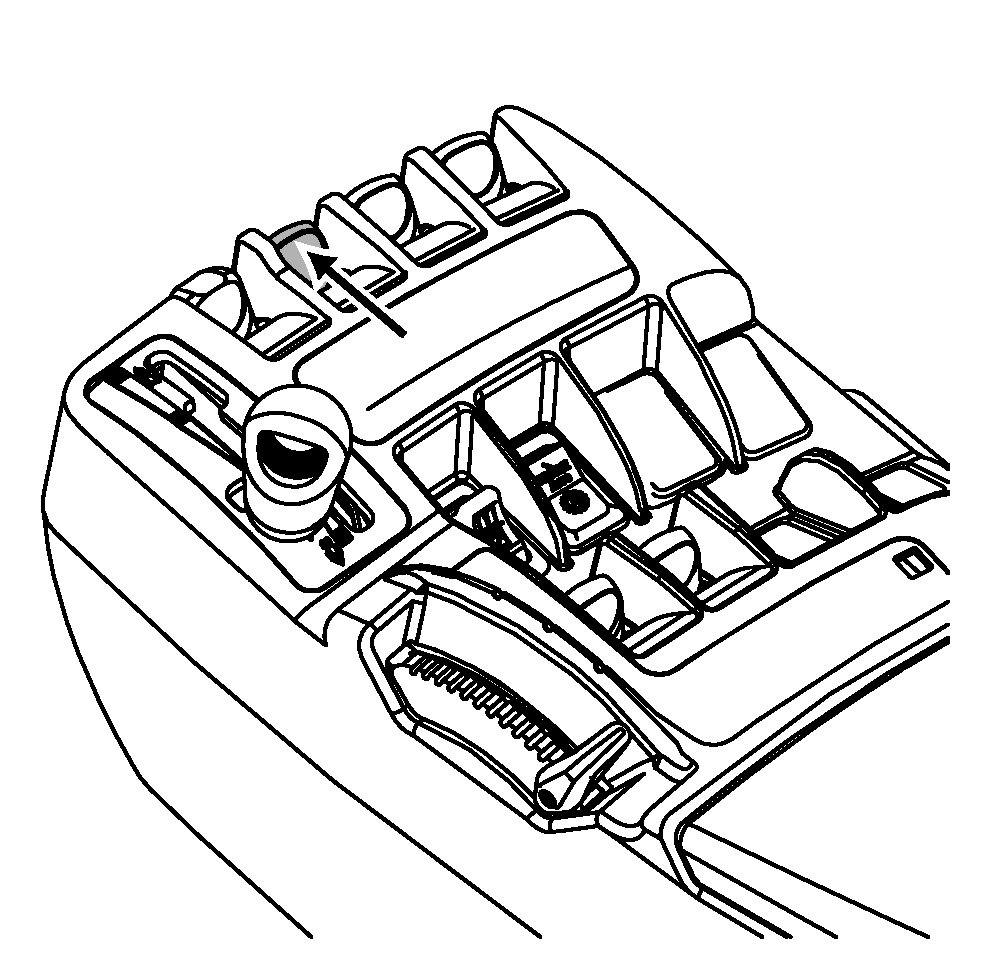

Visszahúzás helyzet

RXA0101981-UN-08APR09

Nyomja a kart a semlegesből kicsit előre. A munkahenger változtatható sebességgel, lassan visszahúzódik. (Lásd az SCV áramlási mennyiségének beállítása címszó alatt, ebben a fejezetben.) A kar elengedésekor visszatér semleges helyzetbe és az olajáramlás megáll.

Nyomja a kart előre az első rögzítő horonyig, hogy a munkahenger maximális sebességgel húzódjon vissza.

MEGJEGYZÉS: A visszahúz állásban az időbeállítás figyelmen kívül van hagyva.

Visszahúz reteszelt állás

Nyomja előre kattanásig a vezérlőkart és engedje el. A kar visszatér semleges helyzetbe, de az olaj a beállított áramlási mennyiséggel tovább folyik. (Lásd az SCV áramlási mennyiségének beállítása és az időreteszelés beállítása címszavak alatt, ebben a fejezetben.)

Az áramlási idő mérése akkor kezdődik, amikor a kar kattan. Az SCV reteszelési idejét úgy kell beállítani, hogy a munkahenger teljesen visszahúzódjon, mire az idő lejár.

Miután a kar visszatért semleges helyzetébe, a reteszelés a kart a semlegesből kissé előre, illetve hátra mozdítva, vagy 0,8 mp-nél hosszabb ideig visszahúz állásban tartva törölhető.

MEGJEGYZÉS: Az indítás után a reteszelt helyzetek figyelmen kívül vannak hagyva addig, míg a kar előzőleg SEMLEGES helyzetbe nem lett kapcsolva.
