A független kerékfelfüggesztés kerékösszetartásának beállítása

RXA0056534-UN-18OCT01

VIGYÁZAT: A mellső hárompont-emelővel rendelkező traktoroknál kerülje a személyi sérülést és a traktor károsodását. NE használja a mellső hárompont-emelőt a traktor megemelésére. Használjon megfelelő emelő-berendezést.

1. Ellenőrizze, hogy a híd középen van-e.

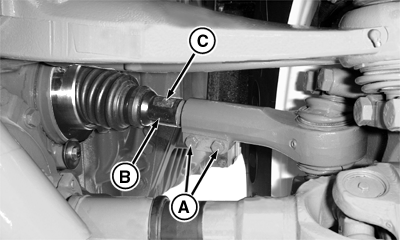

2. Lazítsa fel a bilincs csavarjait (A) mindkét kormányösszekötő rúdon.

3. Forgassa el a belső állítócsapot (B) a lelapolás (C) segítségével. A két rúd egy teljes körbefordítása a kerékösszetartást körülbelül 20 mm-rel változtatja meg.

4. Húzza meg mindkét összekötő rúdon a szorítócsavart (A).

   Részegység	Méret	Specifikáció
   Szorítócsavar
   Csavar	Meghúzási nyomaték	125 Nm (90 lb-ft)
