A középső függesztőkar helyes pozíciójának megválasztása

RXA0085781-UN-10JAN06

A megfelelő kategóriájú hárompont függesztés használata

RXA0097299-UN-19FEB08

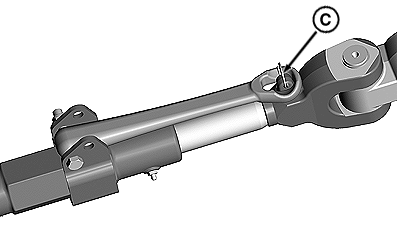

Süllyesztett rögzítés, középső függesztőkar

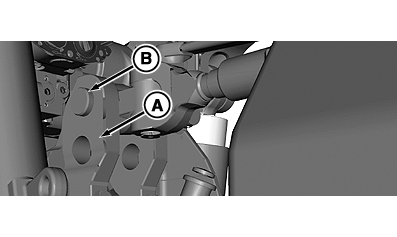

A - Alsó furat

B - Felső furat

C - Süllyesztett rögzítés

FONTOS: A túl nagy teljesítmény a munkaeszköz károsodását, a túl nagy munkaeszköz pedig a traktor károsodását okozhatja.

Ez a traktor süllyesztett kivitelű középső függesztőkart (C) igényel az SCV szeleptömbbel való ütközés elkerülése érdekében. Egy süllyesztett rögzítés nélküli középső függesztőkar használata sérüléseket okozhat az SVC szelepek házában.

MEGJEGYZÉS: A felső furat használata nagyobb emelőkapacitást eredményez. Az alsó furat használata nagyobb emelési magasságot eredményez.

A legtöbb normál kivitelű munkagép esetén a középső függesztőkart az alsó furatba (A) kell csatlakoztatni. A felső furatot (B) kell használni akkor, ha a munkagép nagyobb emelő képességet igényel. A javaslatokat nézze meg a munkaeszköz kezelési utasításában.

Az emelési teljesítményeket lásd a Műszaki adatok című fejezetet.
