A munkaeszköz csatlakoztatása a Walterscheid csatlakozókhoz

RXA0086593-UN-09FEB06

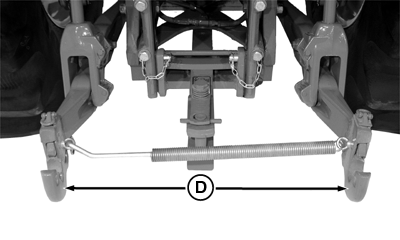

Munkaeszköz függesztőpont (3-es kategória)

RXA0098806-UN-12AUG08

A - Távolság

B - Távolság

C - Villa

D - Csatlakozó horgok

VIGYÁZAT: A személyi sérülés, vagy a gép károsodásának elkerülése érdekében tegye a hajtóművet PARK helyzetbe és ellenőrizze a hárompont-emelőt a teljes útján, hogy nem ér-e bele valamibe, nem görbül-e és elfér-e a TLT-től, ha munkaeszközt csatlakoztat.

Ne álljon a traktor és a munkaeszköz közé.

1. A munkaeszköz csatlakoztatása előtt forgassa a vonóerő szabályzó gombot teljesen balra.

2. VIGYÁZAT: Kerülje a balesetet. A munkaeszköz csatlakoztatásakor és lekapcsolásakor NE használja az emelő/süllyesztő kapcsolót. Csak a hárompont vezérlőkart, vagy a KÜLSŐ emelő/süllyesztő kapcsolókat használja.

   Süllyessze le a hárompont-emelőt a hárompont vezérlőkar segítségével. Tolasson hátra a traktorral úgy, hogy az emelőkarok horgai (C) a munkaeszköz függesztőcsapjai alá essenek.

3. Lassan emelje fel az emelőkarokat, amíg a függesztőcsapok be nem illeszkednek és rögzítődnek a horgokba.

4. Csatlakoztassa a középső függesztőrudat a munkaeszköz középső függesztőpontjához. A munkaeszköz középső függesztőpontjának magassága nem haladhatja meg a 885 mm-t (34.8 in.).

   FONTOS: Ha a munkaeszköz középső függesztőpontjának nyílása 70 mm-nél (2.8 in.) nagyobb, vagy a furat körül 14 mm-nél (0.6 in.) kisebb hely van, akkor használjon hézagolókat a középső függesztőkar golyójának két oldala mellé.
